Ris­se, fein ver­teilt

Seit Jahrzehnten dringt Wasser ins Innere des Mariendoms in Neviges. 2017 wurde ein Teil des Dachs mit carbonfaserbewehrtem Beton abgedichtet, wobei auch die Optik nicht zu kurz kommen durfte. Als Probefläche diente das Dach über der Sakramentskapelle.

Publikationsdatum
06-09-2018
Revision
06-09-2018
Tina Cieslik
Redaktorin TEC21 / Architektur und Innenarchitektur

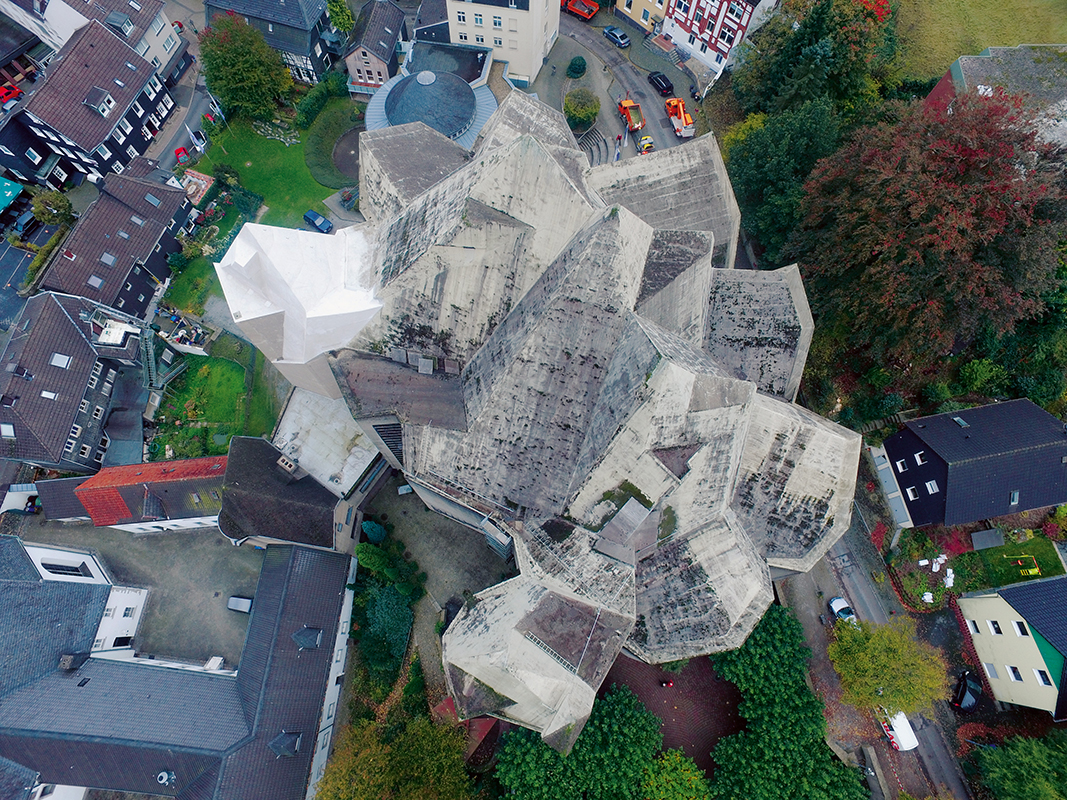

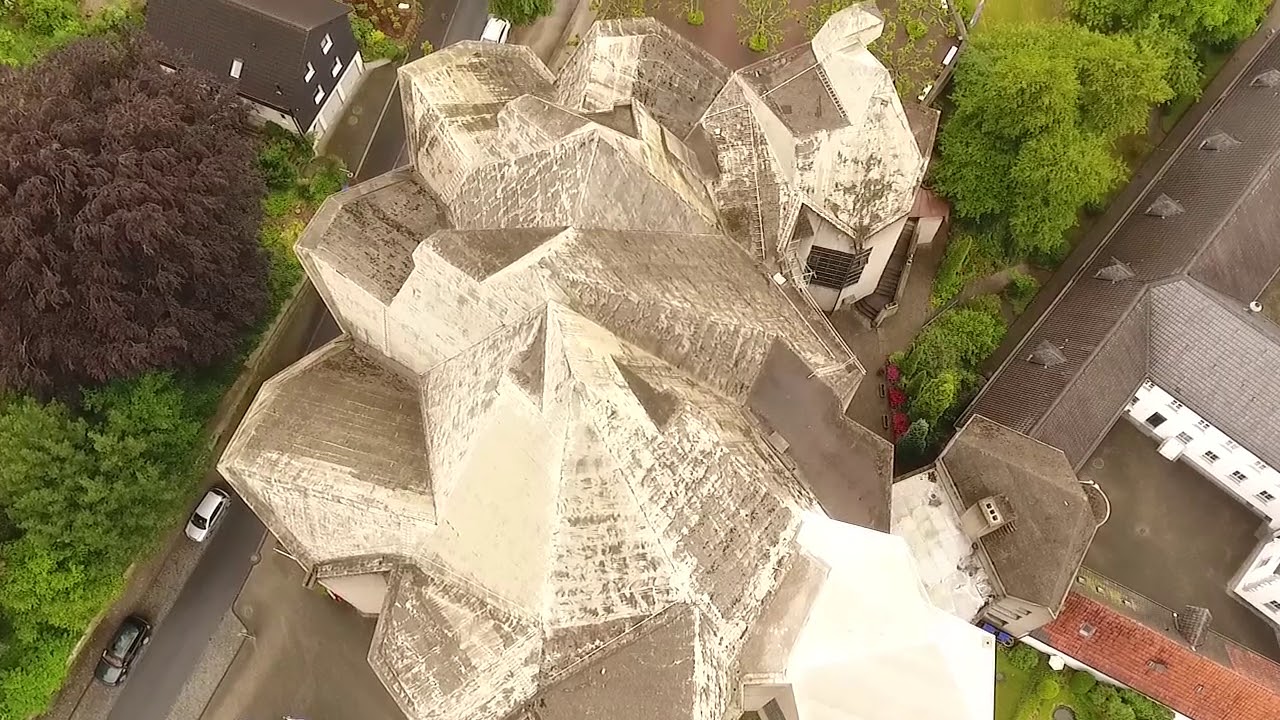

Das Dach des Mitte der 1960er-Jahre erstellten Mariendoms in Neviges nördlich von Wuppertal besteht aus vielen unterschiedlich geneigten Flächen, aus Spitzen, Kanten und Kehlen. Der Bau ist ein räumliches Faltwerk aus Stahlbeton, ohne äussere Abdichtung und ohne Dachein­­de­ckung. In den letzten Jahrzehnten stellten Exper­ten verschiedene Rissschäden im Stahlbetondach fest. ­

Betroffen sind vor allem die Kehlen, die Übergänge von Wand zu Dach, kompliziert gestaltete Eckbereiche, ­ebene Dachflächen sowie die Arbeitsfugen. Durch feine Risse dringt Wasser ins Innere der denkmalgeschützten Kirche. Ansonsten ist der Bau, der seinerzeit mit wasserundurchlässigem Beton (WU-Beton) mit hohem ­Zementanteil und grosszügiger Bewehrung erstellt ­wurde, in gutem Zustand. In erster Linie geht es bei der aktuellen In­standsetzung also darum, das Dach gegen das Eindringen von betonangreifenden oder korro­sionsfördernden Stoffen zu schützen.

Das Problem ist nicht neu: Das Dach des Ma­riendoms war von Anfang an undicht. Mitte der 1980er-Jahre brachte man eine flächige Beschichtung auf Epoxidharzbasis auf. An einigen undichten Kehlbereichen wurde der Beton gegen PCC-Mörtelplomben ausgetauscht. Das löste das Problem nur temporär, denn die starre Harzschicht machte die thermischen Ver­formungen des Dachs nicht mit und löste sich vom Untergrund. Anfang des neuen Jahrtausends war klar, dass etwas passieren musste, bevor die Bewehrung korrodieren würde.

Gegen Wasser schützen

Zunächst dachte die Bauherrschaft an eine Bleideckung, wie sie im Entwurf von Gottfried Böhm auch vorgesehen war. Dieser Ansatz wurde aber verworfen, weil der vergleichsweise hohe Aufbau von rund 10 cm in den Verschneidungen, in denen teilweise bis zu vier verschieden geneigte Schrägflächen aufeinandertreffen, zu grossen Aufbauten geführt hätte. Die Idee, lediglich die Epoxidharzschicht zu entfernen, die am schlimmsten beschädigten Stellen abzudichten und den Bau dann jährlich zu warten, war wegen der aufwendigen Einrüstung und Einhausung für die Bauherrschaft keine Option.

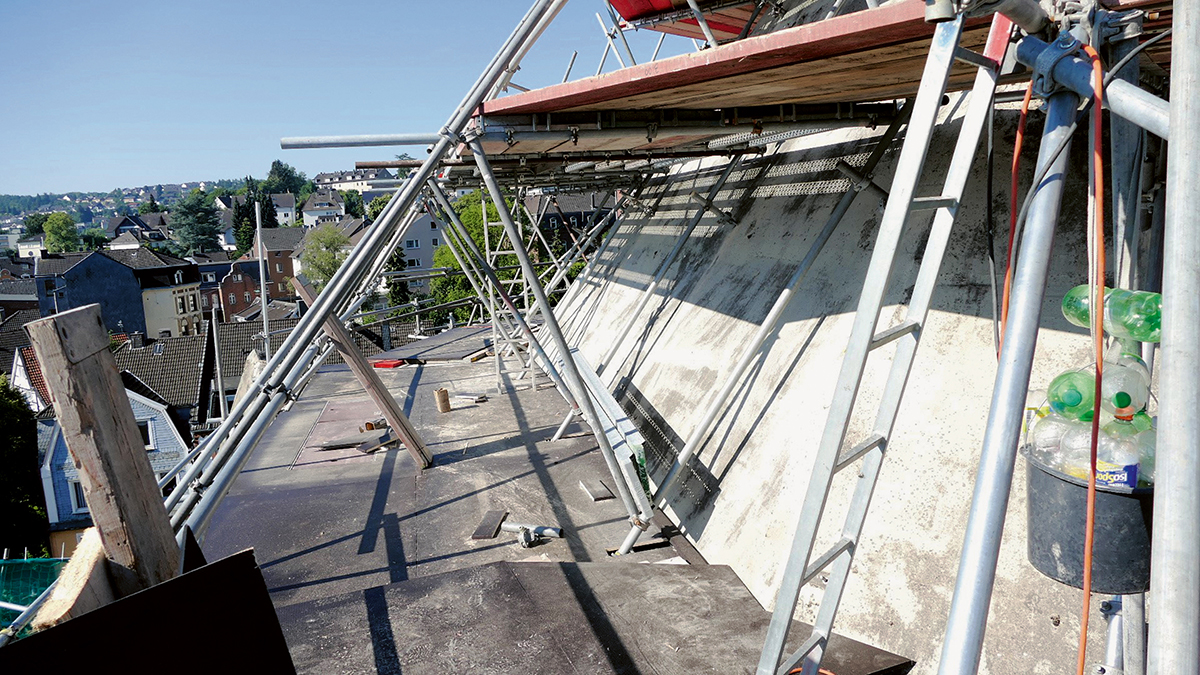

Das Gerüst ist auch bei den aktuellen Arbeiten die Krux und der grösste Kostentreiber. Wegen der exponierten Lage und der besonderen Bauwerksgeometrie sind aufwendige Gerüste, Zuwegungen und Transporthilfen erforderlich. Zudem finden die Arbeiten – bis auf die finale Decklage – jeweils abschnittsweise von oben nach unten statt, d. h., das Gerüst muss jeweils verschoben und neu den geneigten Flächen angepasst werden. Um die zu bearbeitenden Flächen jederzeit vor- oder nachbehandeln zu können und vor erneuter Verschmutzung während der Mörtelaufträge zu schützen, sind umfangreiche Massnahmen nötig, beispielsweise das zeitweise Beheizen des Schutzzelts bei Temperaturen unter 5 °C.

Selbstheilung durch Verfeinerung

Die wasserführenden Risse einfach mit Mörtel zu verpressen ist nicht möglich, da die Dachkonstruktion aufgrund Temperaturbeanspruchung ständig in Bewegung ist. Eine feine Rissverteilung soll Abhilfe schaffen. Es wurde ein Instandsetzungskonzept mit carbon­bewehrtem Spritzmörtel entwickelt – die Idee dazu stammte von Gottfried Böhms Sohn Peter, der die Arbeiten mit seinem Architekturbüro begleitet. Mit dieser Schutzschicht sollen die sich zyklisch öffnenden Einzelrisse in ein fein verteiltes und damit unschädliches Rissbild im Instandsetzungsmörtel überführt werden. Die Rissbreite wird reduziert und ist somit nicht mehr wasserführend.

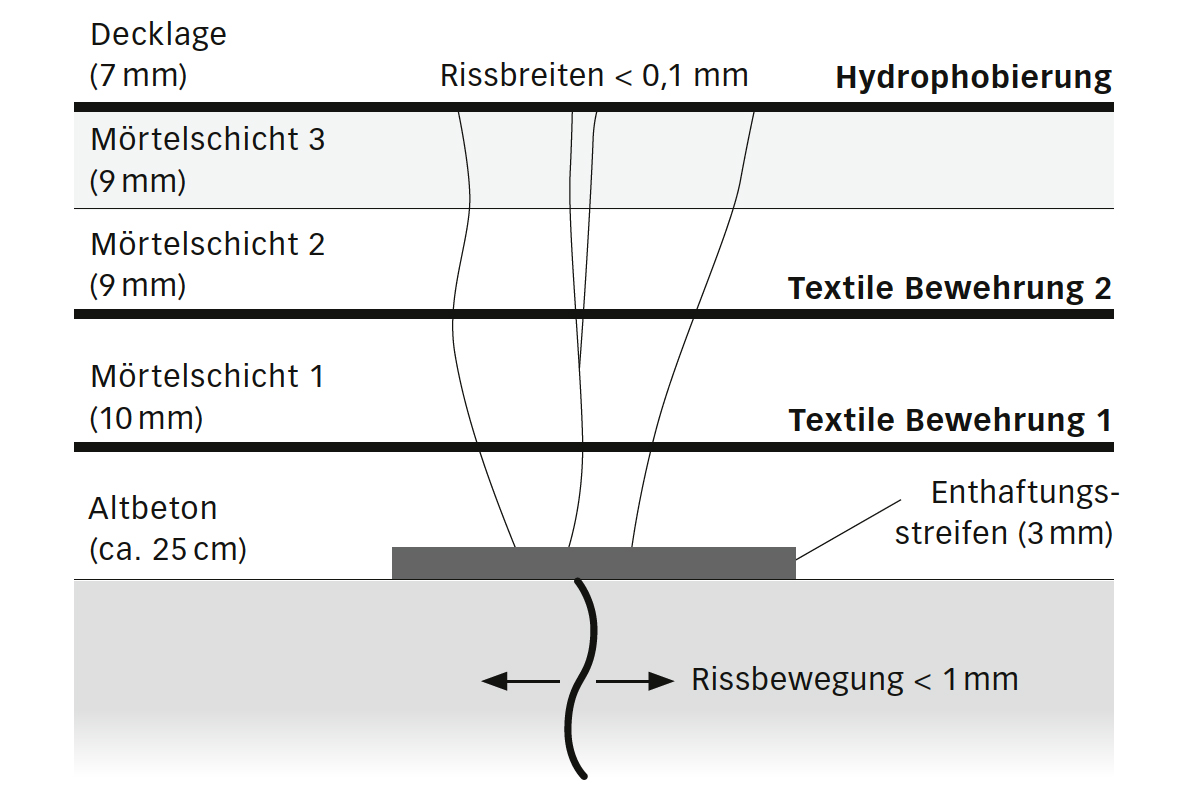

Die an den Arbeiten beteiligten Experten des Instituts für Bauforschung der RWTH Aachen schlugen vor, eine 28 mm dicke Mörtelschutzschicht (eingebracht in drei Lagen) flächig zu applizieren und jeweils dazwischen eine textile Bewehrung aus Carbon auf den Dachaussenflächen aufzubringen. Zusammen mit der abschliessenden äusseren Decklage beträgt die Dicke des Schutzsystems ca. 35 mm. Zudem empfahlen sie, jeden Riss zunächst mit einem Enthaftungsstreifen vorzubehandeln. Dadurch soll verhindert werden, dass sich der Einzelriss durch die Schutzschicht fortsetzt.

Die aufgebrachte Schicht wirkt wie eine flächige Beanspruchung auf das Faltwerk. «Wir sprechen hier von zusätzlich ca. 80 kg pro m2», sagt Sergeij Rempel, der das Projekt an der RHTW Aachen begleitete. Trotz der Zunahme der ständigen Belastung bleibt das Dach gemäss der statischen Untersuchung ohne weitere Massnahmen tragfähig. Rempel geht von einer Nutzungsdauer der carbontextilbewehrten Schutzschicht von ca. 100 Jahren aus.

Keine Korrosion dank Carbontextil

Da Carbontextil nicht korrosionsanfällig ist, kann es oberflächennah angeordnet werden und eignet sich somit besonders für dünne Bauteile. Lediglich wenige Millimeter sind zur Sicherstellung der Verankerungskräfte erforderlich. Das im Projekt eingesetzte Carbontextil besteht aus haardünnen Filamenten (Durchmesser rund 7 µm). Mehrere tausend dieser Filamente werden zu Fasersträngen gebündelt und anschliessend zu netzartigen Textilien verarbeitet. Die Textilien werden im Werk mit Epoxidharz getränkt, ausgehärtet und besandet, um eine höhere Bruchspannung des Mate­rials zu erreichen und, so die Hoffnung der Experten, dadurch eine noch feinere Rissverteilung zu erreichen.

Das Institut für Bauforschung der RWTH ­Aachen testete die textile Bewehrung in Kombination mit dem ausgewählten Spritzbeton über Jahre, denn nur mit ausreichend Erfahrung konnte das Instandsetzungskonzept auf den Mariendom in Neviges adaptiert werden. Es wurden sowohl experimentelle Unter­suchungen durchgeführt, bei denen nachzuweisen war, dass die Risse fein genug bleiben, als auch theoretische Tests, um zu zeigen, dass sich die neue Schutzschicht nicht vom Altbeton löst. Weitere Versuche legen nah, dass man die Textilien und den Mörtel bei einem möglichen Rückbau trennen könnte. «Man könnte sogar das Textil anschliessend erneut verwenden», ist Sergeij Rempel überzeugt.

Probefläche instand gesetzt

Nachdem alle Tests abgeschlossen waren, beauftragte die Bauherrschaft ein Unternehmen, eine Teil­fläche instand zu stellen. Gewählt wurde das Dach über der Sakramentskapelle. «Aus meiner Sicht ist das die schwierigste Stelle der Konstruktion», meint Sergeij Rempel.

Nach der Einrüstung und Einhausung der zu bearbeitenden Fläche wurde diese auf Schäden, Fehlstellen und Risse untersucht und kartiert. Zum Auftrag der carbontextilbewehrten Schutzschicht und der Enthaftungsstreifen im Bereich der Risse wurden die Betonflächen mit festem Strahlmittel tragfähig vorbereitet. Dazu wurden alle minder festen Schichten und alle trennend wirkenden Substanzen entfernt. Die vorhandene Epoxidharzbeschichtung und -spachtelung aus den 1980er-Jahren wurde abgetrennt – und erwies sich als erstaunlich hartnäckig: Obwohl sie sich stellenweise vom Untergrund gelöst hatte, liess sie sich komplett nur mit deutlich höherem Aufwand als ursprünglich gedacht entfernen. Poren und Lunker wurden geöffnet, bis das mittlere Korngefüge des Beton­untergrunds sichtbar freigelegt war.

Die markierten Bauteilrisse wurden mittig mit einem 18 cm breiten, elastifizierten, mineralischen Spachtel überdeckt, dem sogenannten Enthaftungs­streifen. Anschliessend wurden die steifen, vorab zugeschnittenen Textilien jeweils unmittelbar an die noch frische Zwischenmörtelschicht angelegt, aus­gerichtet, fixiert und mit Trockenspritzmörtel kraftschlüssig eingebettet. Darauf folgte die zweite Schicht aus Textilbewehrung, bevor die Deckschicht und die Hydrophobierung folgten.

Die verwendete Textilbewehrung lässt sich nur noch in geringem Mass verformen. Deshalb mussten für die Bewehrung der zahlreichen Kehlen, Ecken, Grate und Kanten besondere Formteile im Werk vor­gefertigt werden. In den Bereichen horizontaler oder schwach geneigter Flächen wurden die textilbewehrten Schutzmörtel analog, jedoch händisch eingebaut. Um die Ausführung beurteilen zu können, zogen die Forscher Bohrkerne aus den instand gesetzen Flächen. Dazu wurde ein Prüfstempel mit einem Durchmesser von 50 mm verwendet. Die zugehörige Bohrtiefe betrug 55 mm, sodass der Schnitt bis in den Altbeton reichte.

So wurden die Oberflächenzugfestigkeit und die Abreiss­festigkeit zwischen den Schichten ermittelt. Die mittleren Werte der Abreissfestigkeit lagen deutlich über dem geforderten Wert von 1.5 N/mm2. Die Experten der RWTH Aachen waren vor Ort und kontrollierten während des Spritzens die Schichtdicken und die Ebenflächigkeit. Zum lagegerechten Einbau der Carbonbewehrung waren lediglich Toleranzen von 3 mm zulässig. Ihren guten Eindruck der Ausführung bestätigten die gemessenen Werte, die innerhalb der Sollwerte lagen.

Was ist Original, was Interpretation?

Neben den technischen Eigenschaften der neuen Schicht lag ein Hauptaugenmerk auf deren Erscheinungs­bild: Immerhin gilt der geschützte Bau als Ikone der deutschen Nachkriegsarchitektur, und auch sein Erschaffer, der hochbetagte Architekt Gottfried Böhm, musste mit der Ausführung einverstanden sein.

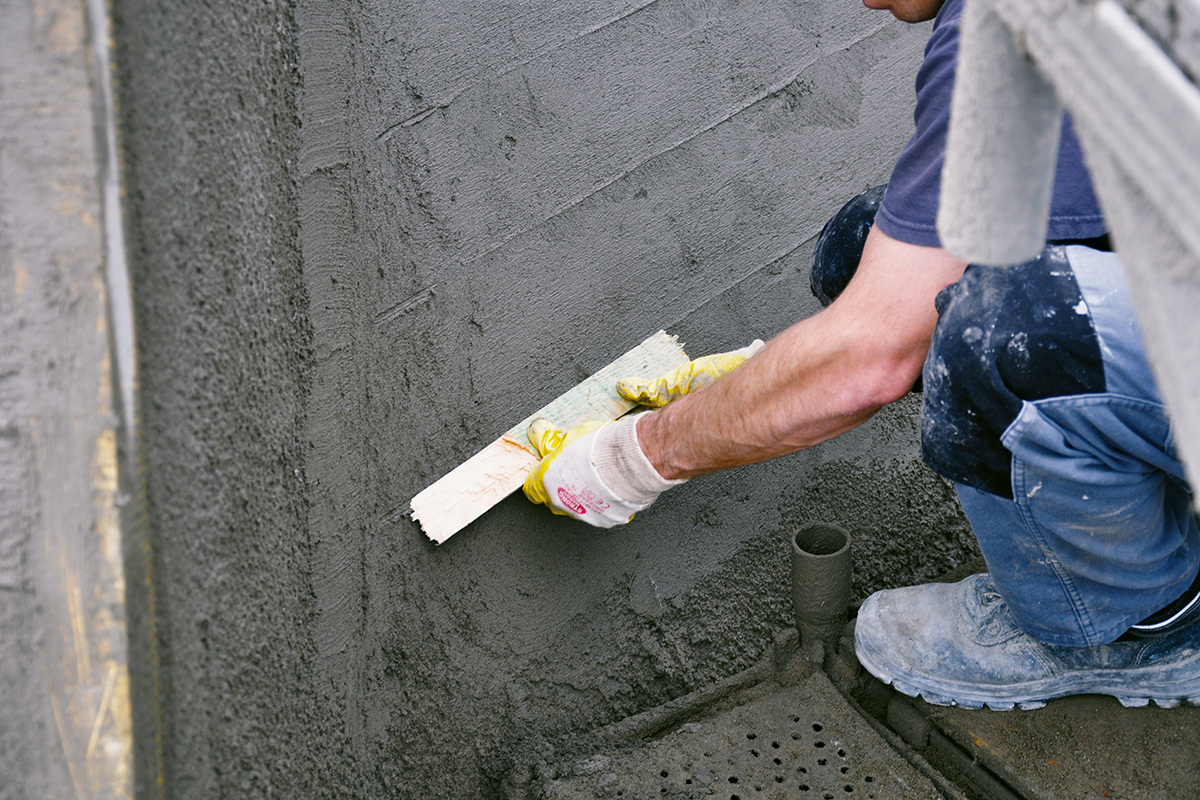

Nach der Instandsetzung sollen die horizontale originale Schalbrettstruktur und die ursprüngliche Farbe des Altbetons sichtbar sein. Um den rötlichen Farbton zu erhalten, wurden dem Ausgangsmörtel Pigmente (Eisenoxid, Titanoxid) beigemischt. Die Oberflächenstruktur erzeugten die Arbeiter manuell: mit Reibebrett und Glättkelle – ein Vorgehen, das die Denkmal­pflege nicht begrüsste, da es sich dabei nicht um Herstellungsspuren handelt, sondern um ein nachträglich appliziertes Muster. Die Bauherr­schaft konnte sich hier aber durchsetzen: Zum einen strukturiert die Schalungstextur die neu sehr hellen Flächen, zum anderen kaschiert sie leichte Unregelmässigkeiten der neuen Schicht. Die neue, 35 mm dicke Schutzschicht beeinflusst die äussere Form des Bauwerks übrigens nicht – bei Dimensionen von 50 m Höhe und 37 m Breite sowie im Kontext der bewegten Dachlandschaft fällt ihre Höhe visuell nicht ins Gewicht.

Mehr zu reden gab in diesem Zusammenhang die helle Farbe des instand gesetzten Dachs. Tatsächlich wirkt sie im Vergleich zu den noch unbehandelten Flächen sehr sauber, doch der optische Trick mit der Schalungsstruktur funktioniert, und die Pigmente sorgen für ein fast samtiges Aussehen. Ungewohnt hingegen ist die plötzliche scharfe farbliche Trennung von Dach und Wandflächen; ein Effekt, den Gottfried Böhm aller­dings ausdrücklich befürwortet und der in den Entwürfen für den Dom auch immer abgebildet wurde. Inwiefern diese Trennung die plastische Form des Baus, der sich gerade durch die Einheit von Wand und Dach auszeichnet, beeinflusst, lässt sich erst sagen, wenn das ganze Dach renoviert ist. Die Bauherrschaft geht davon aus, dass das Dach allmählich Patina ansetzen wird. Eine Dampfdrucksäuberung der Wände ist angedacht, allerdings würde auch dann ein deutlicher Farbunterschied zwischen Wand- und Deckenflächen sichtbar bleiben.

Der nächste Schritt

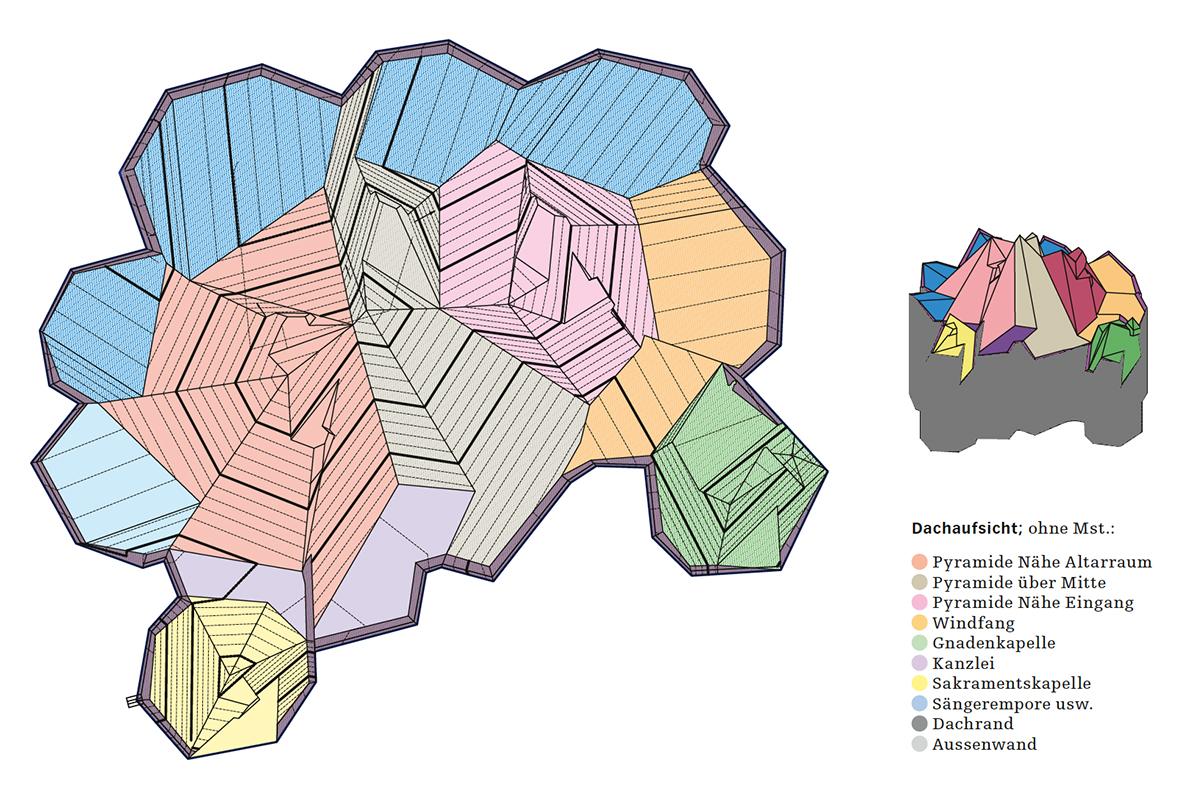

Seit Anfang Juni 2018 bereitet die beauftragte Unternehmung die nächste Teilfläche für die Instandsetzung vor, die «Pyramide Nähe Altar» mit 800 m2. Das Vorgehen des ersten Teilabschnitts wollen die Beteiligten beibehalten, auch wenn es vonseiten der Bauherrschaft Überlegungen gab, auf den Enthaftungsstreifen über den Rissen zu verzichten. Tatsächlich zeigen die Flächen der nun seit eineinhalb Jahren instand gesetzten Pyramide über der Sakramentskapelle keine der prognostizierten Haarrisse. Die Vermutung: Möglicherweise verteilen die starren Carbonmatten die Spannungen ohnehin bereits über die gesamte Fläche.

Ob diese Theorie in einem allfälligen dritten Berarbeitungsabschnitt getestet werden kann, steht derzeit noch in den Sternen: Die für die gesamte In­standsetzung vorgesehenen rund drei Mio. Euro sind aufgebraucht. Aktuell ist die Bauherrschaft auf der Suche nach finanzieller Unterstützung. Rund 350 Jahre nach der Marien­erscheinung braucht es in Neviges nun wohl Hand­­fes­teres als Glaube, Liebe, Hoffnung.

Beteiligte und Eckdaten der Instandsetzung


Bauherrschaft
Erzbistum Köln, Marienwallfahrt Neviges


Sanierungsplanung
Peter Böhm Architekten mit Gottfried Böhm, Köln


Labortechnische Begleitung
Institut für Bauforschung (ibac) der RWTH Aachen


Fachgutachter
IMB Forschungsinstitut in Aachen


Tragwerk
Horz + Ladewig, Ingenieurgesellschaft für Baukonstruktion, Köln


Bauleitung
Ptd Ing., Ingenieure und Sachverständige, Dormagen


Spritzmörtelarbeiten
Torkret, Essen


Textile Bewehrung
Solidian, Albstadt


Bau- und Planungskosten
ca. 2500 Euro pro m2


Zeitraum Instandsetzung
Bauabschnitt 1: 2016/2017
Bauabschnitt 2: 2018/2019
