me­mo­ry-steel im Kur­thea­ter Ba­den

Vorgespannte Schubverstärkungen aus memory-steel-Rippenstählen kamen bei der Instandsetzung des Kurtheaters an mehreren Unterzügen zum Einsatz. Die Entwickler des neuen Materials berichten.

Publikationsdatum
23-01-2020

re-bar heissen die gerippten Stäbe, die nun einige Unterzüge im denkmalgeschützten Kurtheater Baden auf Schub verstärken. Ihre Besonderheit? Sie bestehen aus dem Material memory-steel, das im Werk vorgedehnt und nach Einbau und Verbund mit einem Heizgerät erwärmt wird. Der Temperaturwechsel löst einen Memory-Effekt aus – das Material zieht sich zusammen und bringt dadurch eine Vorspannung in das zu verstärkende Bauteil ein.

Um einen guten Verbund des neuen, umhüllenden Mörtels mit dem Bestand zu gewährleisten, wurden in Baden zuerst die Sei­tenflächen und die Unterseite der Stahlbetonträger hydrodynamisch aufgeraut. Zwecks Verankerung der Schubbügel in der oberen Druckzone durchbohrte man die Deckenplatte. Die Fixierung der eingebrachten re-­bar-Schubbügel erfolgte mit speziellen Kunststoffdübeln. Sie beu­gen einer Kontaktkorrosion mit der vorhandenen Bewehrung vor und stellen den Stromfluss sicher, der für das Aktivieren des re-bar-memo­ry-Stahls nötig ist.

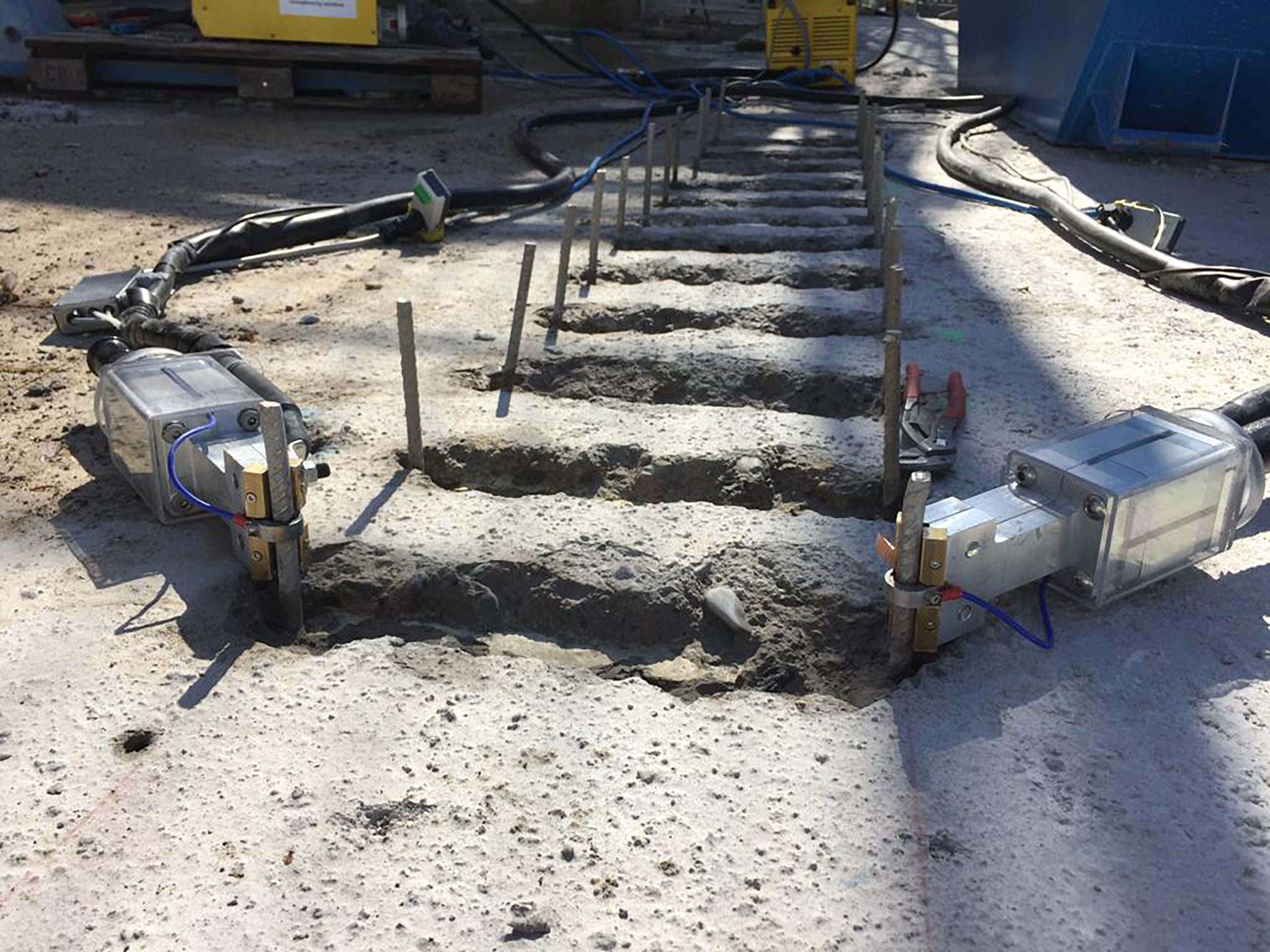

Nach Schalung des bestehenden Trägers konnten die neuen Schubbügel und die Bohr­löcher mit einem Fliessmörtel über die gesamte Anwendungslänge zementös verfüllt werden. Erst nach Aushärtung des Mörtels wurde der re-bar-Stahl mittels Stromzufuhr aufgeheizt, sodass es im Bauteil zu einer Vorspannung kam. Die gebogenen und eingebetteten Stabenden bilden somit einen vorgespannten, zweischnittigen Schubbügel im Verbund mit einer Tragfähigkeit von etwa 50 kN.

Getestete Traglast

Im Vorfeld der ersten Baustellenanwendung wurden an der Empa im Rahmen eines innosuisse-Projekts mehrere Traglastversuche durchgeführt. Die Versuchskörper wurden so dimensioniert, dass ein Schubversagen eintrat.

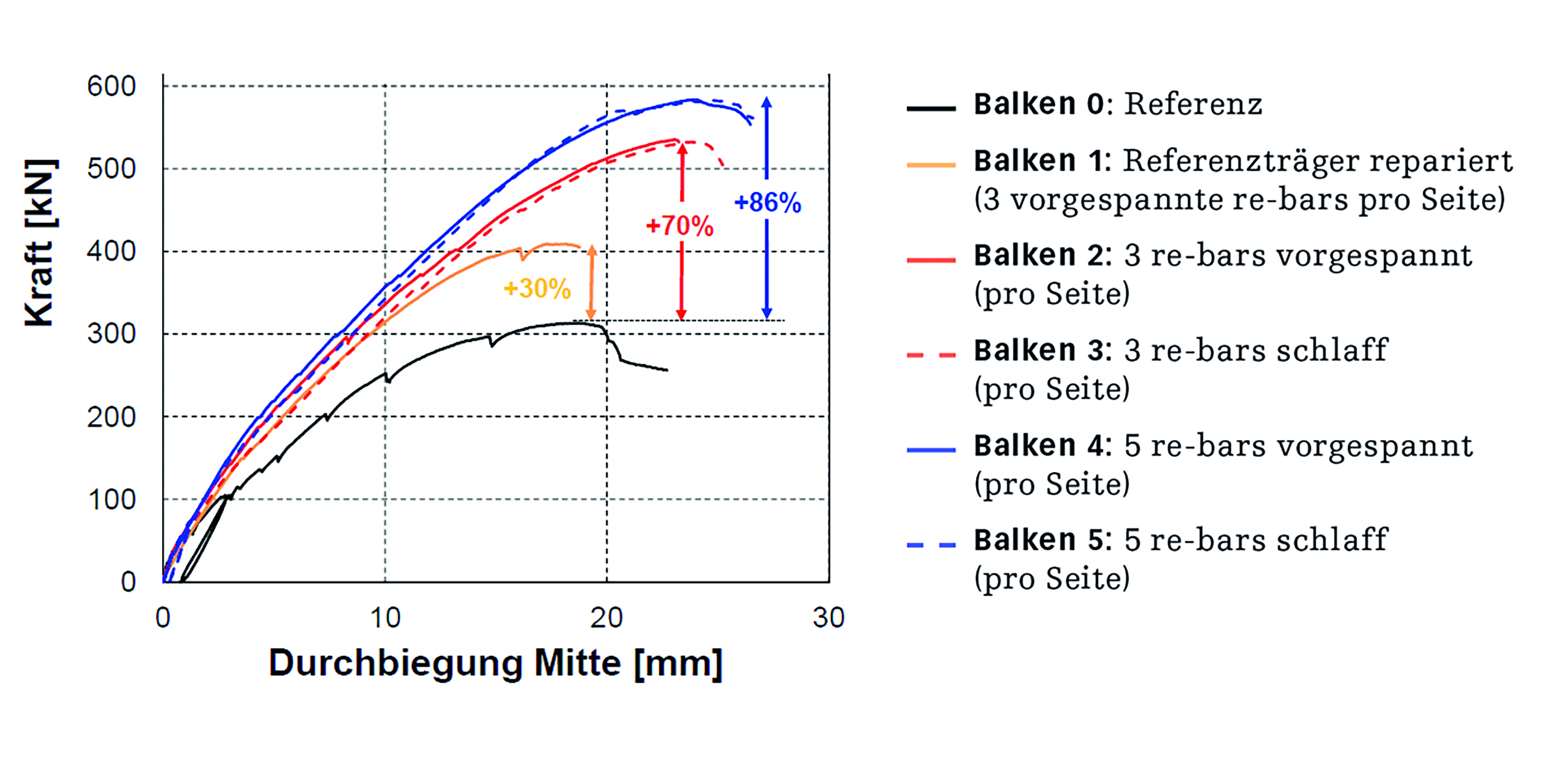

Einen Referenzbalken (Balken 0) ohne zusätzliche Verstärkung mit lediglich innen liegenden, schlaffen Schubbügeln (8 mm) belastete man bis zum Bruch. Den stark beschädigten Träger – er wies gerissene Bügel und klaffende Risse von mehr als 1 cm auf – verstärkte man anschliessend mit memory-steel-Schubbügeln (Balken 1).

Vier weitere unbeschädigte, mit re-bar-Bügeln verstärkte Träger (Balken 2–5) erfuhren ebenfalls eine Belastung bis zum Bruch. Die eingebauten Schubverstärkungen waren hier teils vorgespannt, teils schlaff, also nicht aktiviert, eingebaut. Die Nachverstärkung des teilzerstörten Referenzbalkens (Balken 1) zeigt eine 30 % höhere Traglast.

Die Verstärkungsmassnahmen haben deutliche Zugewinne bei der Traglast zur Folge. Ebenfalls erlaubt es die Vorspannung, die Riss­öffnungen bei gleicher Last kleiner zu halten und dadurch die innen liegende schlaffe Schub­armierung zu entlasten. Die Schub­risslast von vorgespannten re-bar-­Schubbügeln ist 50 % höher im Vergleich zu nicht vorgespannten Schubbügeln.


Intelligenter Baustahl


Die eisenbasierte Formgedächtnislegierung memory-steel wird seit zwei Jahren als Rippenstahl «re-bar» (⌀ 12 mm) zur Tragwerks­­verstärkung eingesetzt, eingelegt in Spritz-, Reprofilier- oder Vergussmörtel. Eine weitere Lieferform des Gedächtnisstahls sind die Stahlbänder «re-plate» (Abmessungen 120/1.5 mm), die auf der Betonoberfläche mechanisch verankert werden. Der memory-steel wird vor der Auslieferung vor­gedehnt und zieht sich auf der Baustelle unter Wärme­zufuhr wieder zusammen. Das Material erfährt beim Erhitzen durch Kristallgitter­umwandlung einen Memory-Effekt. Wird diese Rückverformung durch Verankerung im Bauwerk verhindert, entsteht eine Vorspannung im Bauteil. Die Rissbildung des Bauteils wird reduziert, die Gebrauchstauglichkeit des Tragwerks erhöht.
