Via­dot­to sul Tor­ren­te Fi­che­ra, 1970-1972

L’ingegneria di Silvano Zorzi tra Svizzera e Italia

Il progetto per il viadotto nella vallata del fiume Fichera offre a Silvano Zorzi l'occasione per applicare una nuova tecnologia: quella della centina autovarante per impalcati stradali a piastra continua.

Data di pubblicazione
03-10-2019
Valeria Gozzi
Assistente al corso di strutture all’AAM, Ing. PoliTO, Passera & Associati

Quando nel 1970 Silvano Zorzi riceve l’incarico di progettare un viadotto di circa 7 km nella vallata del fiume Fichera, per l’autostrada Palermo-Catania (A19), ha l’occasione ideale per applicare la tecnologia che da anni stava sperimentando: la centina autovarante per impalcati stradali a piastra continua.

Il contesto geomorfologico e idrologico del territorio presentava, e presenta tutt’ora, notevoli problematiche: la vallata risulta infatti costituita da terreni soggetti a diversi movimenti franosi nonché a un elevato rischio legato all’azione della corrente fluviale.

Alla richiesta del committente di presentare una soluzione staticamente e costruttivamente efficiente, ma al contempo in grado di adattarsi allo scenario idrogeologico difficile, Silvano Zorzi propone un viadotto sopraelevato, con una fila di pile centrali a sezione ottagonale disposte sul fondo dell’alveo fluviale, in modo da interessare il meno possibile il terreno e concentrare le fondazioni nel punto di equilibrio dei due versanti franosi in contrasto tra loro.

Le fasi esecutive dell’opera vengono studiate accuratamente in relazione al comportamento statico della struttura.

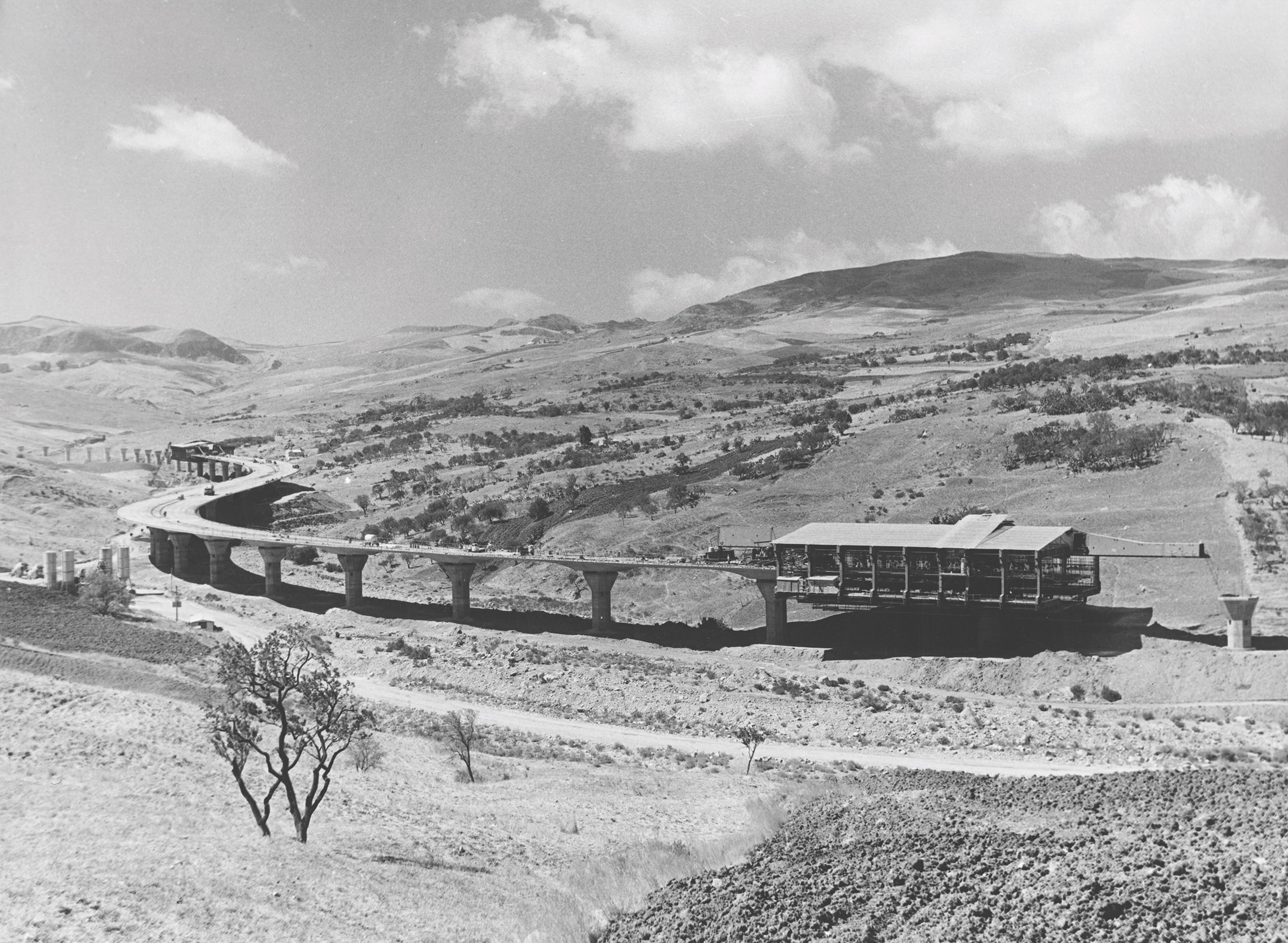

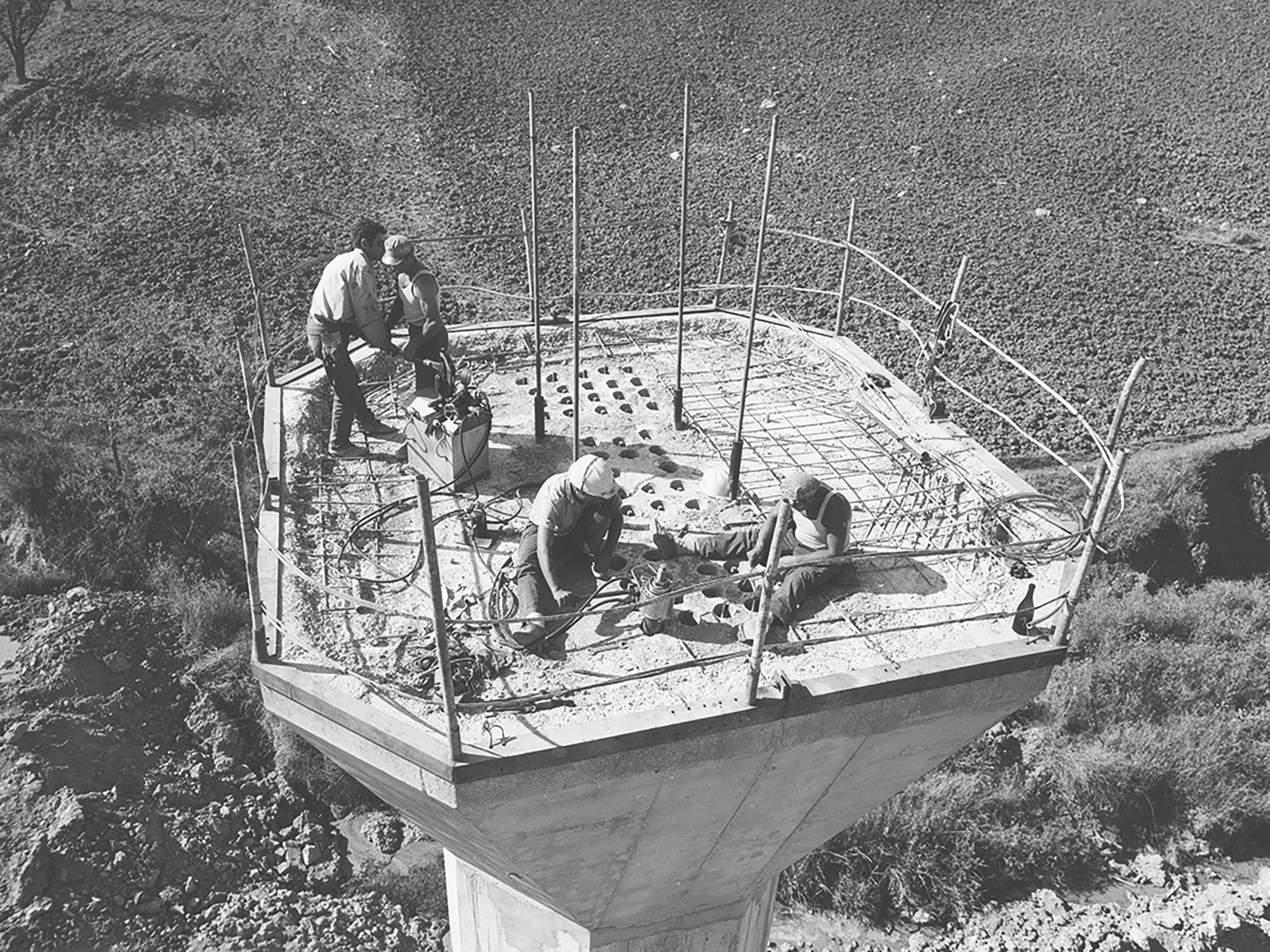

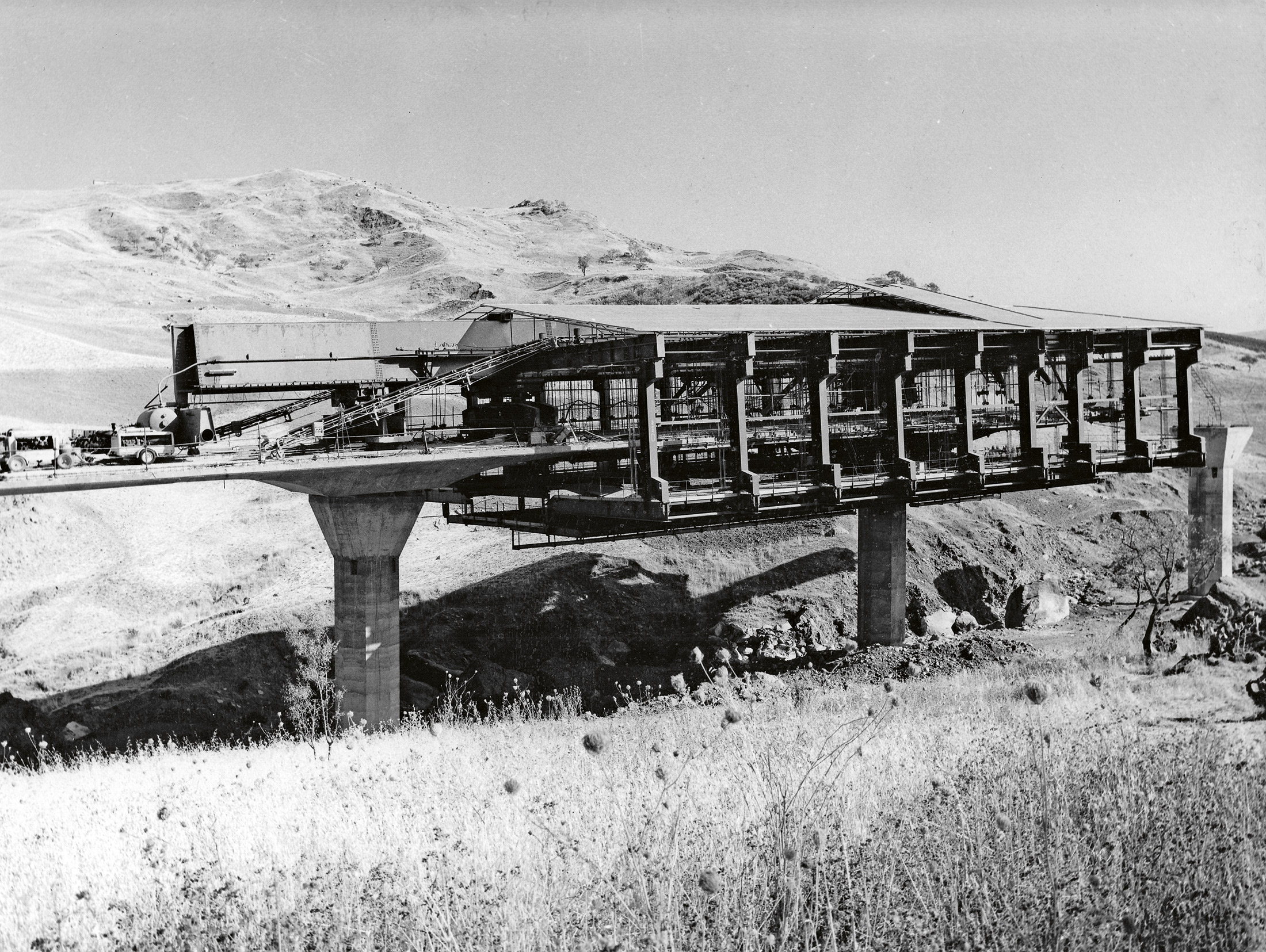

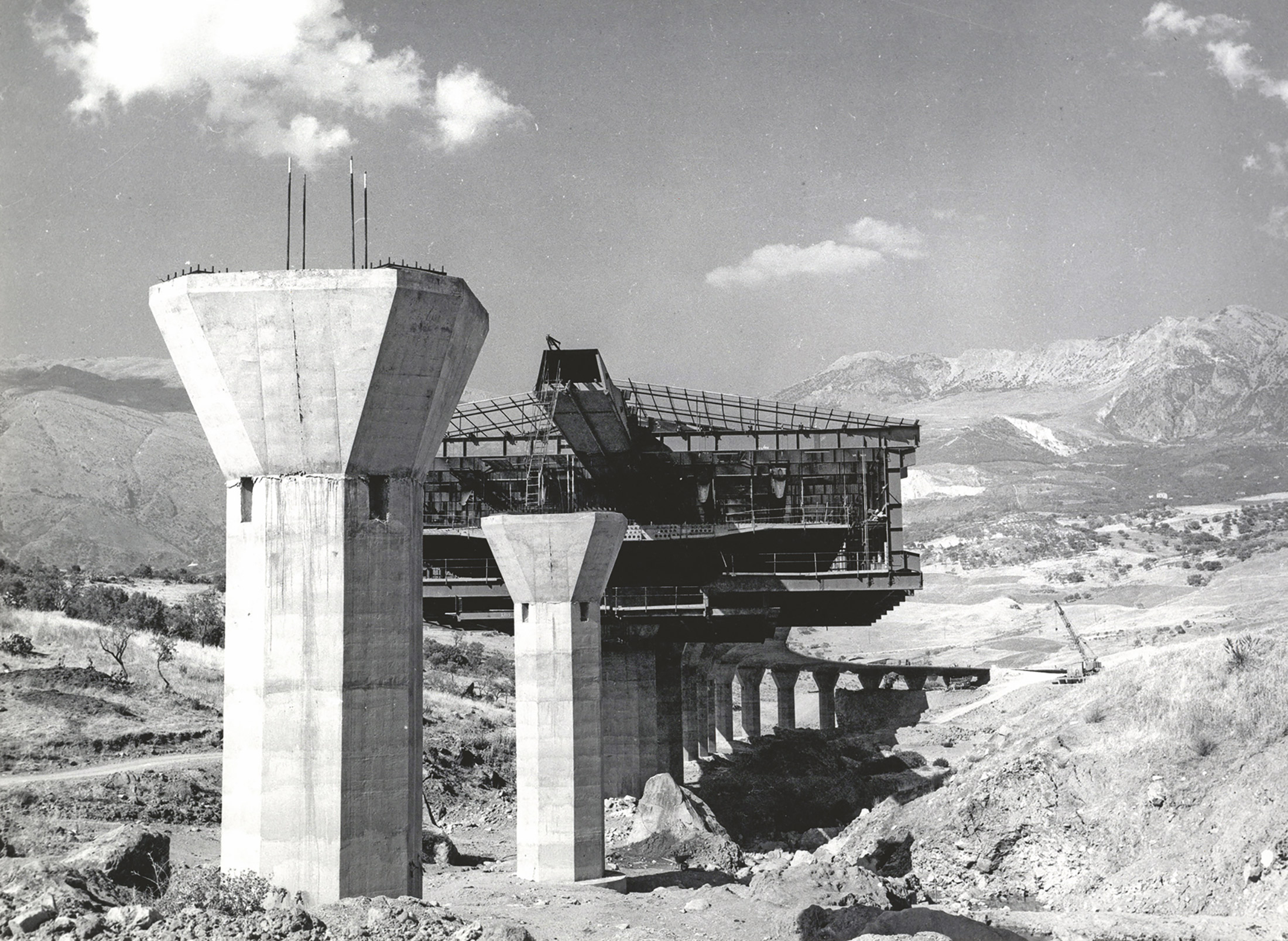

Per far fronte agli ingenti sforzi di taglio e flessione, dati dai movimenti del terreno, Zorzi sceglie di gettare in opera prima i pilastri e i pozzi di fondazione (applicando una precompressione verticale) e successivamente di realizzare l’impalcato tramite l’utilizzo di tre centine autovaranti a struttura portante superiore che, avanzando una campata di 35 m a settimana (770 m2 di viadotto), si spostano sopra le pile, lasciando dietro di sé un nastro sottile che ricalca le sinuosità del fiume sottostante senza mai toccarlo.

Lo schema statico è quello della piastra continua su appoggi elastici, garantiti da cuscinetti in neoprene fissati sulla testa dei pilastri, in modo da assorbire eventuali dissesti del terreno.

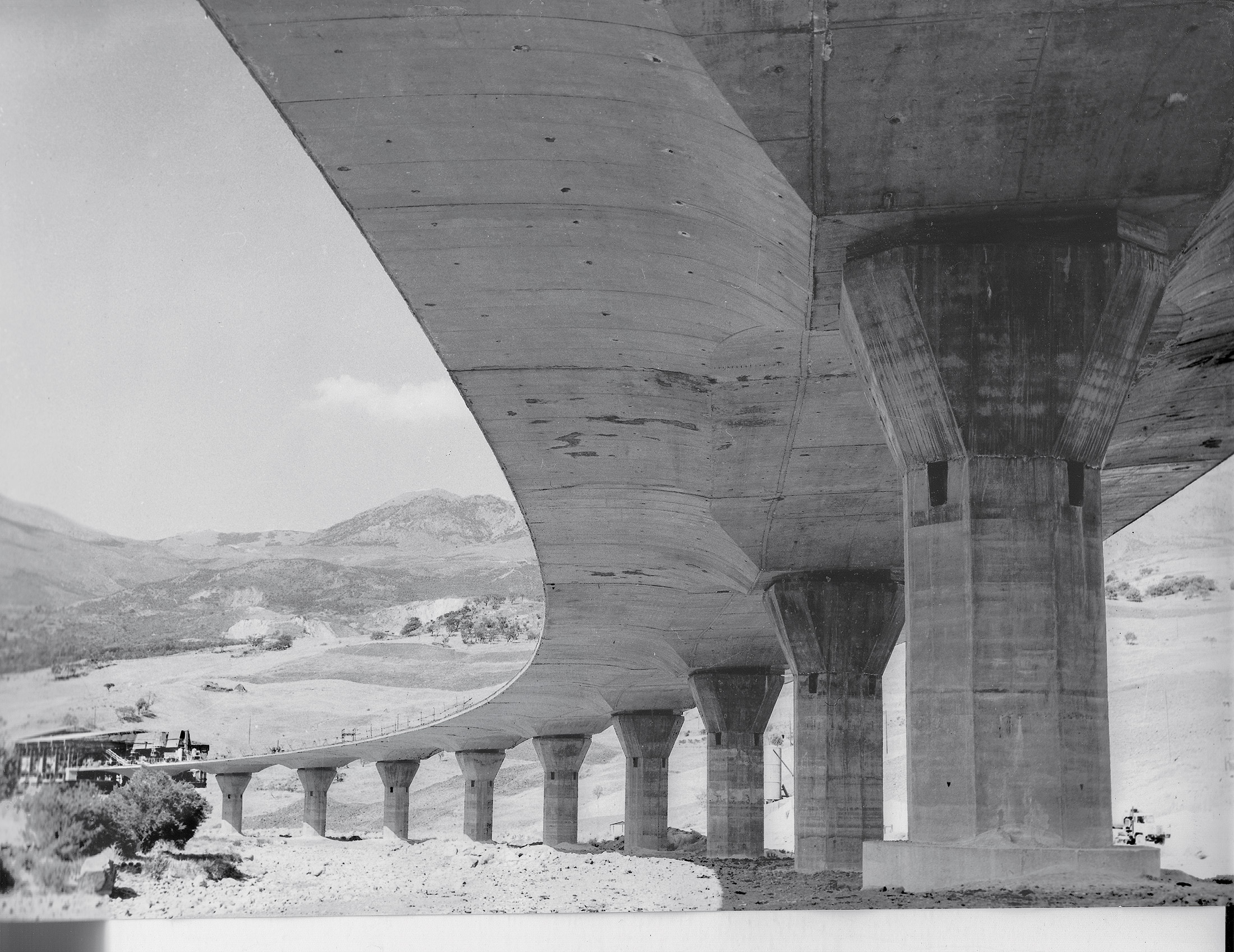

La sezione trasversale del viadotto, come anche il profilo longitudinale, segue l’andamento delle sollecitazioni, ottenendo delle forme plastiche e sagomate che passano da spessori minimi, in campata e sui lati esterni, a spessori massimi nella zona centrale e in corrispondenza degli appoggi.

Osservando la realizzazione finita, si nota subito come essa sia il frutto di una lunga e articolata ricerca.

Zorzi infatti riesce dar vita a un’opera in perfetto dialogo con il contesto topografico, in cui le esigenze funzionali si sposano con un'estetica essenziale, frutto di un progetto volto a ottimizzare la metodologia costruttiva in relazione al comportamento statico.

Viadotto sul Torrente Fichera

Ing. Silvano Zorzi

Ing. Lucio Lonardo



Dati

Località Polizzi Generosa (Palermo) – Autostrada Palermo-Catania

Anno 1970-1972



Geometria

Lunghezza 7’000 m: 199 campate di 35 m ciascuna ad eccezione della prima e dell’ultima (di 24.75 m)

Larghezza 22 m

Altezza statica in chiave 0.85 m , alle imposte 2.06 m



Inserimento

Topografia fondo alveo fluviale per ridurre al minimo impedimenti al deflusso delle acque

Planimetria si snoda seguendo l’alveo fluviale

Altezza variabile

Geotecnica terreni caoticamente misti di fliysh terziario in profondo scompaginamento; versanti franosi e alveo fluviale soggetto a improvvise piene



Azioni

Azione del vento moderata

Azione sismica zona sismica 2 (elevata)

Contesto idrogeologico rischio frane quiescenti e piene fluviali



Statica

Schema portali zoppi multipli

Elementi portanti verticali pilastri precompressi gettati in opera

Elementi portanti orizzontali impalcato a nastro precompresso nelle due direzioni

Precompressione post-tensione

Giunti giunti di dilatazione ogni 70 m

Fondazioni pozzi a cono profondi per evitare le zone soggette a movimenti franosi



Esecuzione

Resa/velocità di esecuzione impalcato: 1 campata a settimana = 770 m2 di viadotto

Impresa esecutrice 3 lotti: Sud Strade lotto XI, Angelo Farsura Spa lotto XII, SACUG lotto XIII

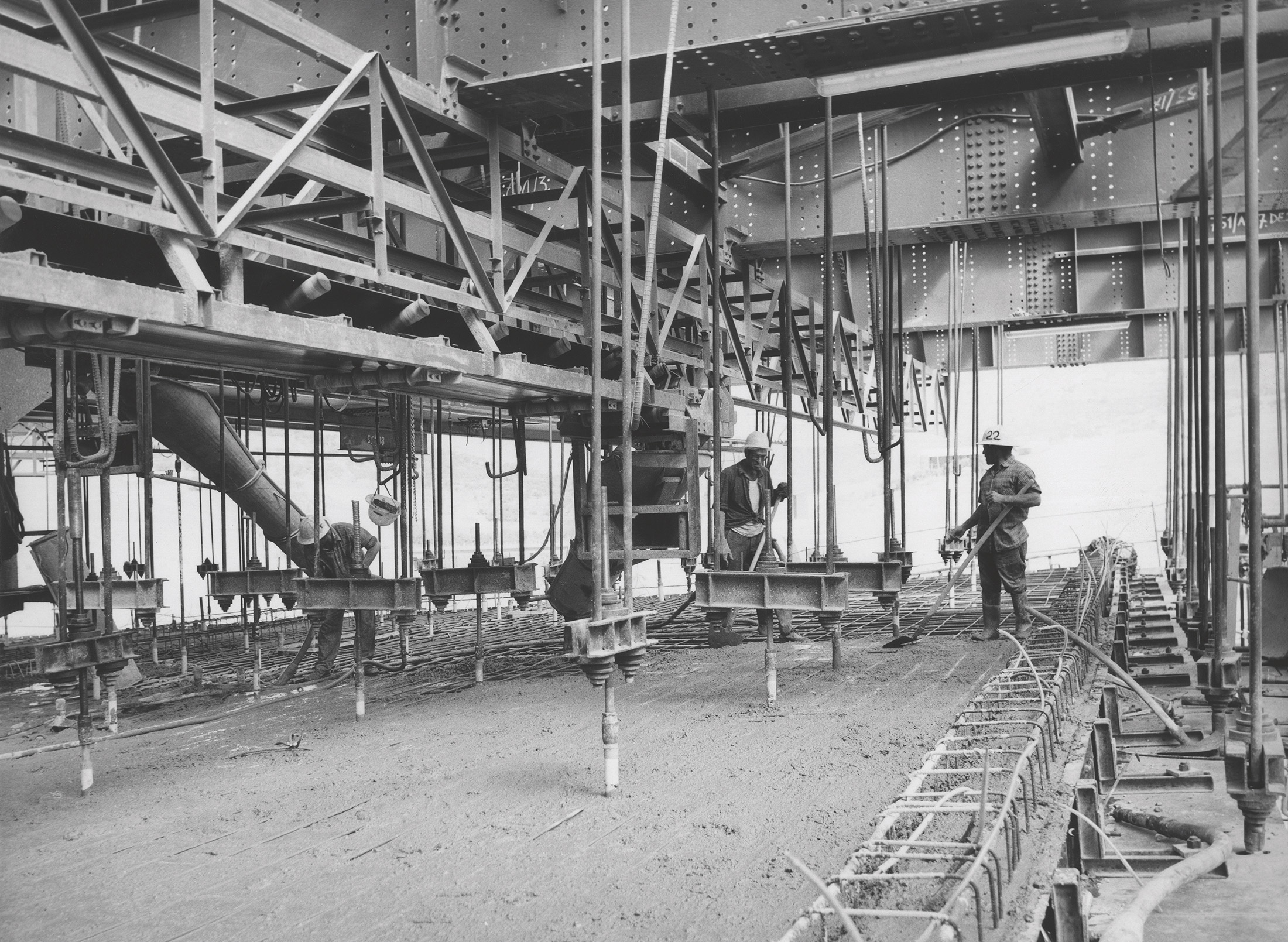

Metodo impalcato: 3 centine autovaranti a struttura portante superiore; pile: gettate in opera con casseri metallici riutilizzabili

Scelta del materiale calcestruzzo armato e precompresso gettato in opera
