Die Di­gi­ta­li­sie­rung for­dert den Tief­bau

Digitale Daten sind der Rohstoff unserer heutigen Wissensgesellschaft. Während im Hochbau schweizweit bereits etliche Projekte digital ­abgewickelt werden, hinkt der Tiefbau hinterher. Die Gründe liegen unter anderem in der heterogenen Datenqualität und der ­Vergabepraxis öffentlicher Bauherrschaften.

Publikationsdatum
01-11-2018
Revision
01-11-2018

Im Tiefbau stehen, anders als im Hochbau, in der Regel wenige Fachplanende mehreren Auftraggebenden und Investoren gegenüber: private Bauherren, öffentliche Hand, Vertreter der einzelnen Energie-, Versorgungs- und Tele­kommunikationsunternehmen. Deren variierende Ansprüche an die Infrastrukturen, die Vielzahl der mitbestimmenden Ansprechpersonen und die zusätzlich entstehenden Schnittstellen machen die Digitalisierung im Tiefbau andersartig komplex als im Hochbau.

Hinzu kommen die unterschiedliche Qualität und Verfügbarkeit der Grundlagendaten. Die Daten zu Strassen, Wasser, Abwasser, Gas, Kunstbauten, Raum und Mobilität sowie Liegenschaften liegen heute in vielerlei Formen vor: Pläne als Kopie, eingescannte PDF-Files, Mikrofilme oder 2-D-/3-D-CAD-Daten. Die Infra­struktur­daten müssen umständlich beschafft und mehrfach erfasst werden. Ein digitaler Austausch findet allenfalls in einigen Teilprozessen statt, in späteren Pro­jekt­phasen wird wieder zu analogen Daten gewechselt.

Ein weiterer Grund, weshalb die Digitalisierung im Tiefbau womöglich noch stockt, ist die heutige Vergabe­praxis. Öffentliche Bauherren unterteilen bereits den Planungs- und Projektierungsprozess in mehrere Phasen und vergeben diese an unterschiedliche Fachplanende, ohne die Schnittstellen speziell zu berücksichtigen. Auch wenn ein Infrastrukturprojekt im BIM als Bauwerksmodell geplant wurde und die Daten digital vorhanden sind, ist es heute noch üblich, dass am Ende des Genehmigungsverfahrens, also bei Verbänden, Fachstellen und der Bevölkerung, die Informationen in Papier­form vorliegen müssen. Auch Einsprachen werden weiterhin über den Postweg an die Behörden gesandt. Solche und weitere ähnliche Beispiele lassen sich in allen SIA-Phasen skizzieren. So kann es auch sein, dass Projekte in den Vor- und Bauprojektphasen in BIM geplant werden, die Realisierung aber analog weitergeführt wird.

Von analogen zu digitalen Prozessen

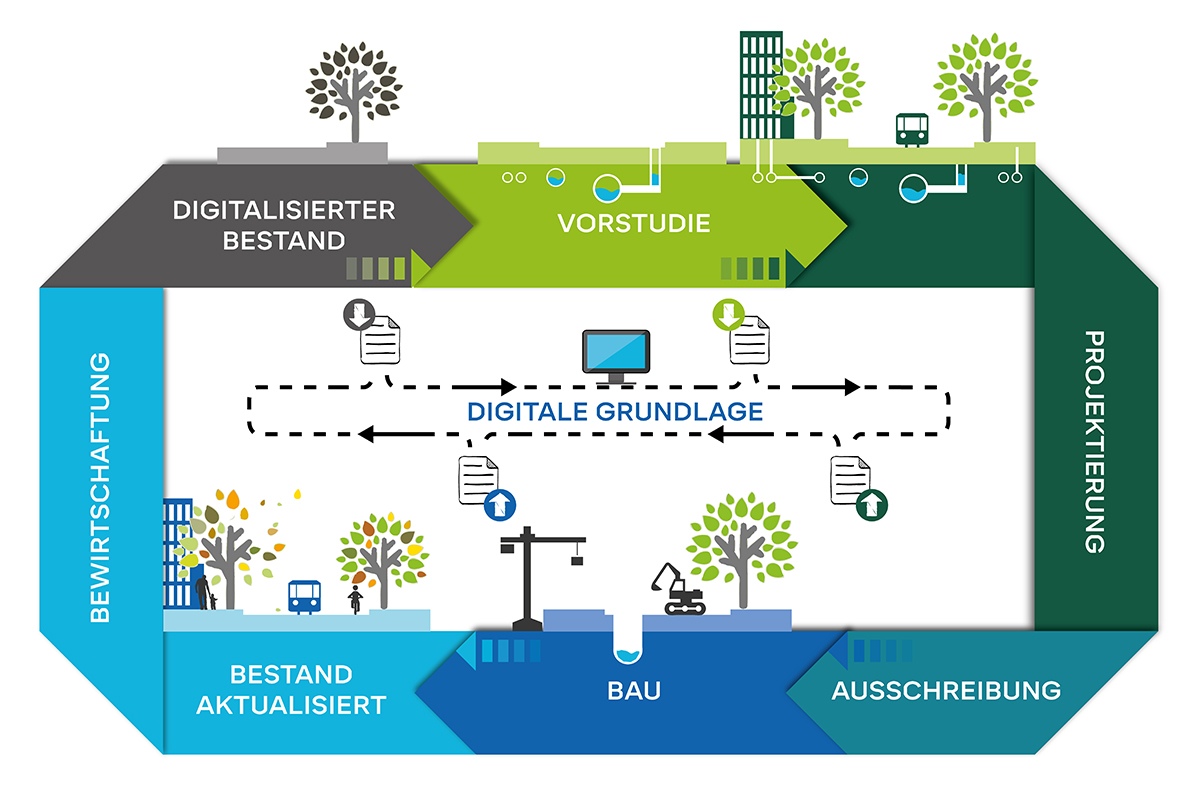

Vor einer Digitalisierung muss der Ablauf der SIA-Phasen 1 bis 6 vom linearen Phasenablauf in einen Kreis­lauf überführt werden. Im Tiefbau, der sich stark am SIA-Prozessablauf orientiert, beginnt ein Projekt im Grunde bei der letzten SIA-Phase «Nutzung/Bewirtschaftung». Die Infrastruktur ist mehrheitlich als Bestand in Form von Daten vorhanden. Allenfalls liegen Erstellungs- und Sanierungsdaten, die Geometrie oder der Materialbeschrieb vor. Viele Auftraggebende nutzen mittlerweile Geoinformationssysteme (GIS).

Diese Programme verwalten Geodaten, also digitalisierte Karten und Pläne, sodass in Folgeprojekten ein wahrer Fundus an digitalisiertem Wissen verarbeitet werden kann (vgl. TEC21 11/2010). Zwar gibt es diverse Standards betreffend Strukturierung und Qualität der Daten, es fehlen aber zukunftsweisende Normen, die die Geschwindigkeit der Digi­talisierung abbilden und dadurch eine einheitliche und durch­gängige Datenqualität für die Zukunft ermöglichen.

Für die Projektierung stehen diverse Werk­zeuge zur digitalen Bearbeitung zur Verfügung, mit unterschiedlichen Stärken und Schwächen: CAD ist ein hervorragendes Konstruktionswerkzeug, in der Regel aber zu schwach für den Umgang mit umfang­reichen Datenbanken. Geoinformationssysteme können mit den Datenbanken gut umgehen, sind jedoch schwerfällig in konstruktiven Aufgaben. BIM ist ein Prozess beziehungsweise die Sammlung aller Bauwerksdaten in einer Datenbankstruktur, die in einer visuellen wie auch numerischen Weise abgefragt werden können.

Für den Tiefbau ist ein Zusammenrücken aller Systeme unumgänglich. Zudem braucht es einen wei­­te­ren Innovationsschritt in Richtung intelligenter Systeme, was bedingt, dass bereits im Bauwerksmodell die Funktionsweise einer Infrastruktur definiert wird. Das heisst, die Kausalzusammenhänge und die zugehörigen Normparameter müssen im Modell definiert sein. Hinterlegt man dem Modell das Wertesystem des nachhaltigen Bauens, so lassen sich Best Practices durch Szenarien und Variantensimulationen nachvollziehbar eruieren.

In der Praxis bedeutet dies eine kontinuier­liche Bewertung von Varianten aufgrund zuvor definierter Kriterien, damit die beste Lösung den Weg in die Umsetzung findet. Es sind eine Reihe von Standard- und Spezial­softwares im Einsatz, die mehr schlecht als recht mit Informationen aus BIM, GIS oder anderen Datenbanken umgehen können. Hier gilt es, die Hürde der ungenügend definierten Schnittstellen zu über­winden, um die Effizienz und Qualität durch eine dynamische Nachführung zu steigern.

Ausschreibung und Bewilligungsprozess

Für Auftraggebende und Unternehmen wird es interes­sant, wenn das digitale Modell für die Kostenberechnung und Angebotserarbeitung genutzt wird. Dank der Schnittstelle SIA 451 werden bereits heute Leistungsverzeichnis und Angebote digital ausgetauscht. Wenn der Prozess mit dem digitalen Modell unkomplizierte und rasch geführte Interaktionen zulässt, werden sich sowohl die Projekte als auch die Angebote der Bau­unternehmungen verbessern. Fehler können lang vor der Bauausführung erkannt und korrigiert werden.

Arbeitsabläufe und Baumethoden sind im Projekt und der Kostenkalkulation realistisch berücksichtigt. Erste Ansätze der digitalen Kostenberechnung gehen bereits viel weiter. Aus dem Modell lassen sich Bestellmengen für Rohre, Kabel oder Schachtbauteile ableiten. Aus dem Bauzeitenplan wird das spätestmögliche Liefer­datum übernommen, das ermöglicht eine Just-in-Time-Lie­ferung und senkt die Lagerkosten.

Ferngesteuerte Baumaschinen

Dank GPS-unterstützter Maschinensteuerung lässt sich das virtuelle Modell bereits heute auf die Produktions- und Baumaschinen vor Ort übertragen. Die Bauleitung führt Kontrollen und Abnahmen künftig nur noch mit Tablets durch, dokumentiert Änderungswünsche vor Ort und lässt sie unmittelbar in das Modell einfliessen.

Das digitale Modell ermöglicht eine schnelle Aus­mass­erstellung und zeitnahe Rechnungsstellung, was Wettbewerbsvorteile bringt. Gleichzeitig können alle Zu­lie­fe­rer auf die vorhandenen Daten zugreifen, miteinander kommunizieren und die aktuelle Ausgangslage in ihre Lieferung einfliessen lassen. Nach der Realisierung erhält die Bauherrschaft für den Betrieb ein aktua­lisiertes 3-D-Modell.

Ein weiterer Schritt in Richtung Digitalisierung im Tiefbau sind Web-Applikationen für den laufenden Betrieb und Unterhalt.1 Die Infrastrukturdaten sind systemübergreifend inventarisiert. So können dank digitalem Arbeiten Synergien bestmöglich genutzt und verschiedene Massnahmen, wie die Sanierung des Deckbelags, der Ersatz des Glasfasernetzes oder die Inspektion von Ver- und Entsorgungsleitungen, gebündelt umgesetzt werden. Besser strukturierte und normierte Daten sowie ein optimierter Informationsaustausch führen unmittelbar zu Kostenreduktionen und Effi­zienzsteigerungen.

Schlüssel zum Erfolg

Die Förderung der Digitalisierung erfordert eine starke Mitarbeit von Verwaltung und Politik. Der Bundesrat hat dies erkannt und Anfang September 2018 seine Strategie «Digitale Schweiz» verabschiedet. Darin werden unter anderem die «hochwertige, effi­ziente und siche­re Kommunikationsstruktur» und die «intelli­gente, vernetzte und effiziente Mobilität» als Aktionsfelder identifiziert. Der Bund möchte die Vernetzung und höhere Innovationsfähigkeit der Schweizer Wirtschaft mittels Geodaten fördern.

Die Chancen, die der digitale Wandel eröffnet, sind mindestens genauso gross wie die Heraus­­for­­de­rungen. Sicherlich verbessert die kontinuierliche Anwendung von BIM längerfristig die Qualität und Verfügbarkeit von Informationen und ermöglicht Entscheide auf Grundlage präziserer Fakten. Durchgän­gige Informationsflüsse ohne Medienbrüche nützen schlussendlich auch dem Auftraggebenden, dem Projektierenden und dem Unternehmer. Eine «One size fits all»-Lösung kann es in diesem Bereich jedoch nicht geben. Damit die Digitali­sierung im Tiefbau eine ­Chance hat, müssen Geschäfts­model­le von Kundinnen und Kunden her gedacht werden. Im Vordergrund stehen dabei das Kosten­management und die Life-Cycle-­Optimierung, ausgerichtet an den SIA-Phasen.

Anmerkung
1 INVERS (http://invers.ewp.ch), eine Dienstleistung von ewp, bietet ein umfassendes Angebot über alle Infrastrukturen an und deckt den gesamten Prozess des Werterhaltungsmanagements integral ab.



«Digitale Schweiz»

Am 5. September 2018 hat der Bundesrat seine Strategie «Digitale Schweiz» für die nächsten zwei Jahre verabschiedet. Die Schweiz verfügt mit ihrem stabilen poli­tischen System und ihrer hohen Innovationsfähigkeit über eine gute Ausgangslage, um das Erfolgsmodell einer lebenswerten, offenen und modernen Schweiz auch in die digitale Zukunft zu tragen.

Vor diesem Hintergrund gibt die Strategie «Digitale Schweiz» die Leitlinien für das staatliche Handeln vor und zeigt auf, wo und wie Behörden, Wirtschaft, Wissenschaft, Zivilgesellschaft und Politik zusammenarbeiten müssen, damit wir diesen Transformationsprozess gemeinsam zum Nutzen unseres Gemeinwesens gestalten können. (Bundesamt für Kommunikation)

Weitere Informationen:
Strategie «Digitale Schweiz», Bundesamt für Kommunikation BAKOM, Geschäftstelle Digitale Schweiz des Bundes (GDS), September 2018.
www.bakom.admin.ch/infosociety
