Vier Pio­nie­re

Die Madrisa im Prättigau GR kennen vor allem Skifahrer. Nicht unbedingt den Gipfel selbst, aber das Skigebiet ist ein Begriff. Von Klosters bringt die Madrisa-Bergbahn die Gäste zur 1884 m hoch gelegenen Bergstation, von wo sie sich bis auf 2617 m Höhe weiter befördern lassen und auf die Pisten verteilen können.

Die Dächer und teilweise die Fassaden der Bahngebäude sind mit Photovoltaikmodulen bestückt, was der Wirtschaftlichkeit der Bergbahnen und dem ökologischen Gewissen der Gäste zugute kommt. Etwa 440 MWh werden so jährlich generiert. Nun entsteht am Rand des Skigebiets, etwas oberhalb der Bergstation, die alpine Photovoltaikanlage Madrisa Solar, an der die Bergbahnen ein gewichtiges Interesse haben. Werben sie doch mit 100 % Solarstrom für ihren Bahnbetrieb. Bauherrin ist die Madrisa Solar AG, an der die Gemeinde Klosters, Repower und die EKZ gleichen Anteil haben.

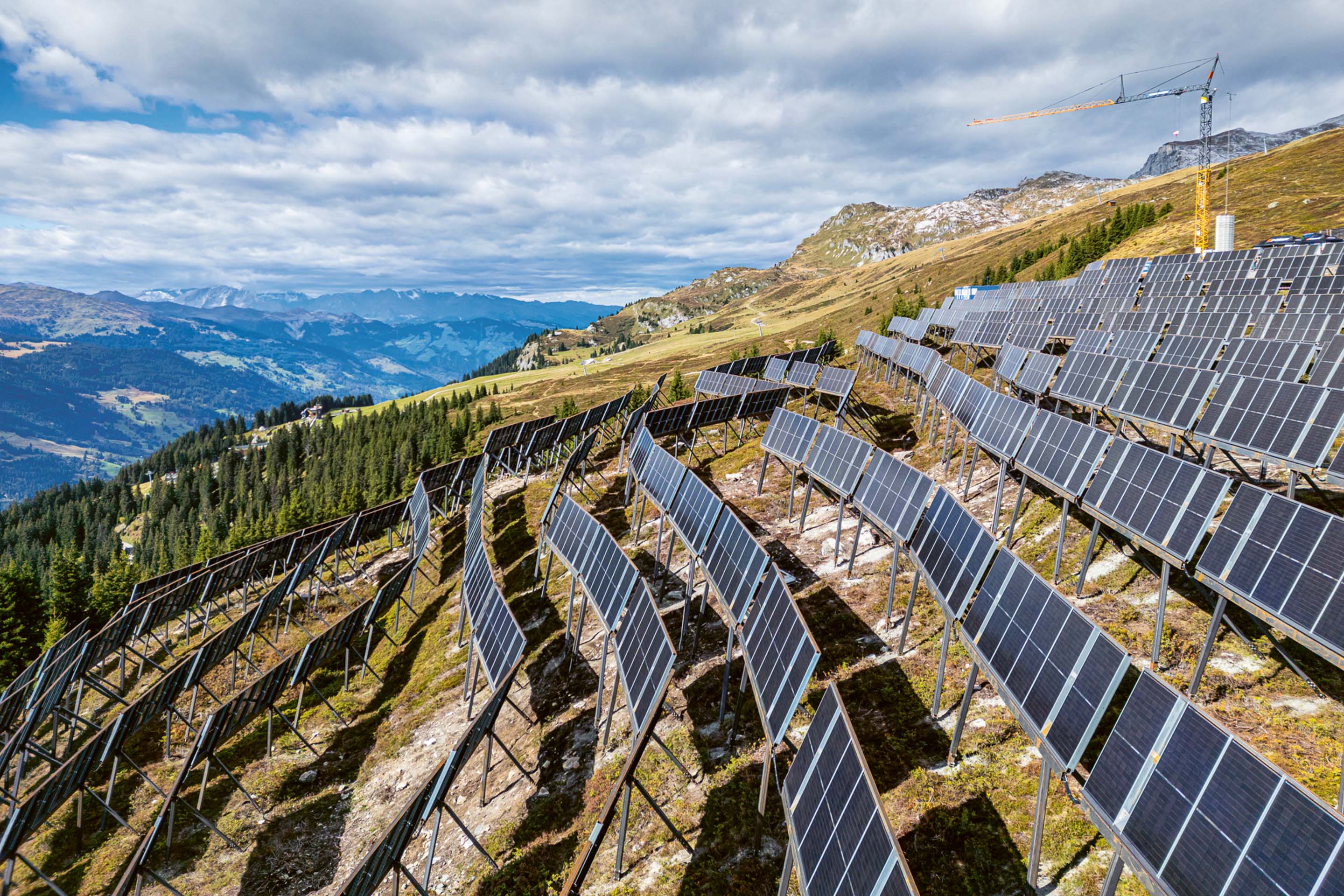

Ausgerichtete Tische

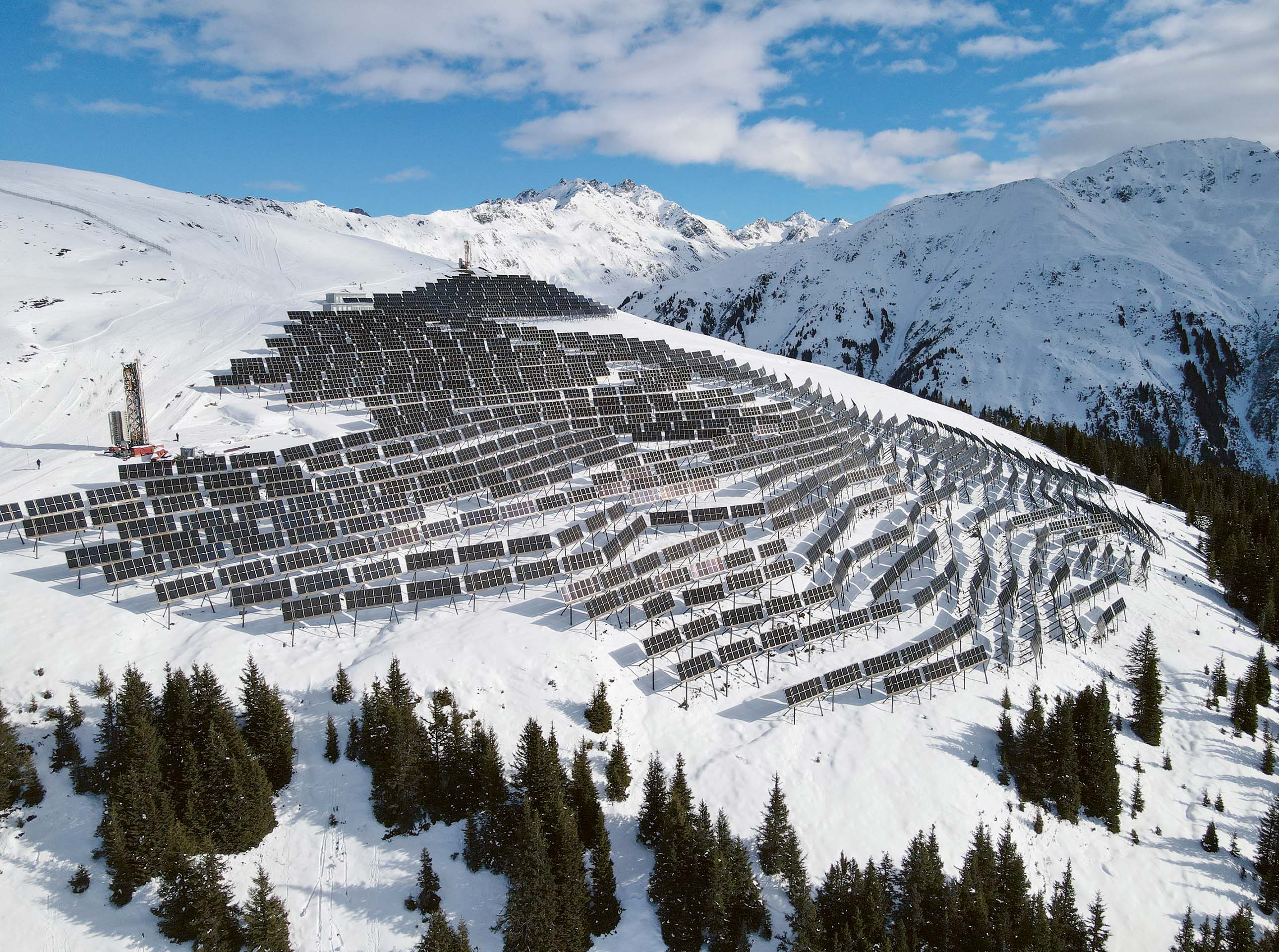

Auf einer Fläche von 150 000 m2 verteilen sich etwa 3170 stählerne Solartische mit einer Höhe bis zu 5.6 m. Bestückt werden sie mit ungefähr 20 000 Solarmodulen, von denen jedes eine Spitzenleistung von 580 Wp aufweist. Dies wird eine installierte Leistung von 11 MWp ergeben, was eine jährliche Stromproduktion von 17 GWh nach sich zieht. Über 40 % davon fallen in das Winterhalbjahr zwischen 1. Oktober und 31. März. Die erste Netzeinspeisung – sie erfolgte wie vom Solarexpress gefordert spätestens am 31.12.2025 – war erfolgreich. Die Anlage übertraf die prognostizierten Erwartungen.

Die verwendeten bifazialen Solarmodule sind mit dickerem Glas, stärkeren Busbars und robusteren Rahmen speziell für alpine Gegenden ausgelegt. Sie sind zwar teurer als Standardprodukte, bei alpinen Solaranlagen ergibt dies aber Sinn. Da die Konstruktion der Solarfelder an sich schon sehr teuer ist, fallen die Mehrkosten der Module, die zu höherer Zuverlässigkeit führen, weniger ins Gewicht.

Je drei Solartische mit je sechs Solarmodulen sind zu einem String zusammengehängt. Dies bedingt, dass die Tische in einem möglichst gleichen Winkel zur Sonne ausgerichtet sind. Käme es hier zu Abweichungen, hätte dies einen sogenannten Mismatch zur Folge: Das schwächste Modul bestimmt die abgegebene Strommenge, besser ausgerichtete Module würden nicht ausgelastet werden.

Daher ist die Ausrichtung der Tische eine nicht zu unterschätzende Angelegenheit, die einer recht hohen Präzision bedarf. Schon die Bohrungen der Verankerungen müssen sehr genau ausgeführt werden. Bei Madrisa Solar kommen primär Handlafetten, ergänzt mit Schreitbaggern, zum Einsatz.

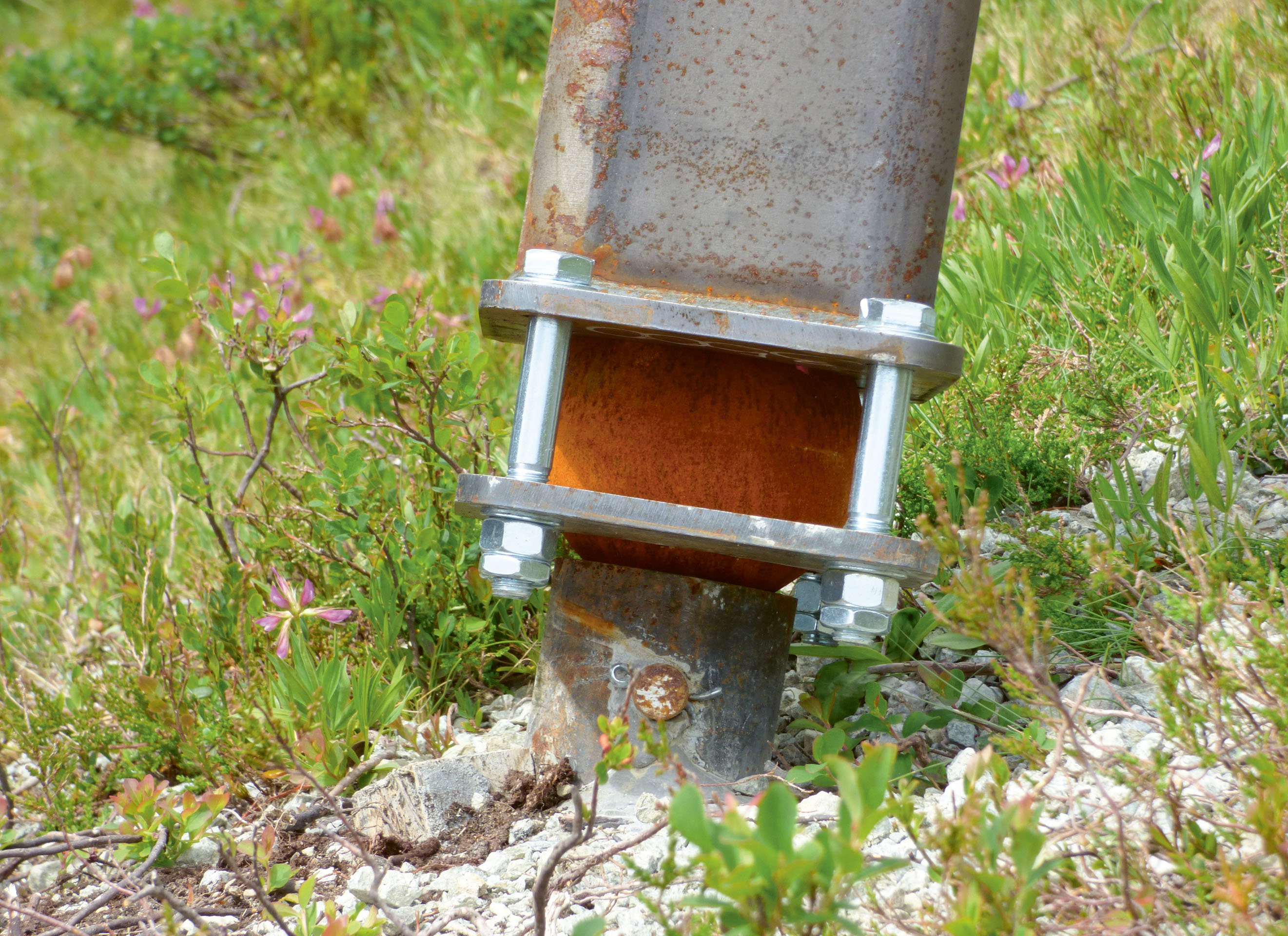

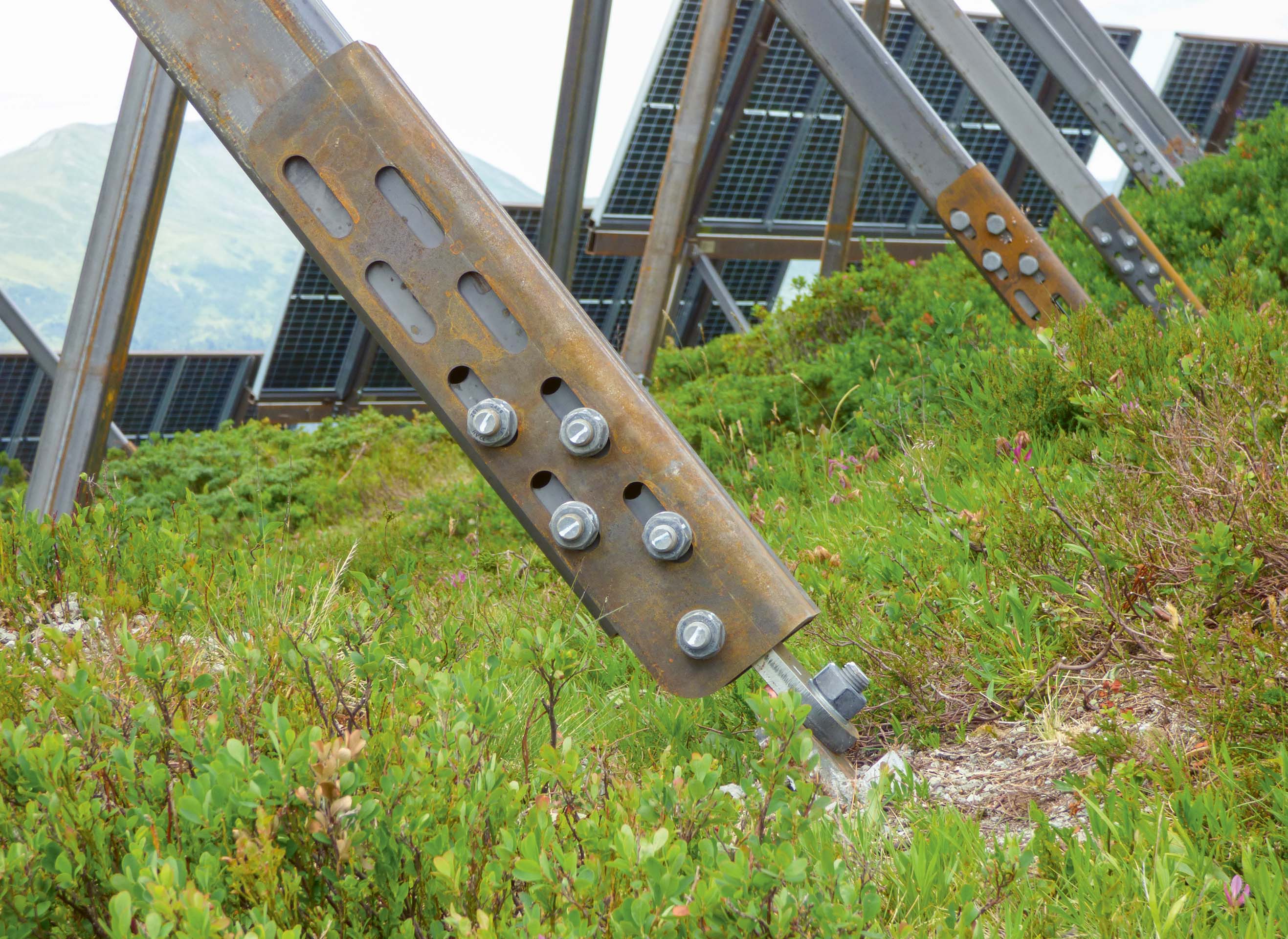

Gemäss Projektleiter Jonathan Beyli von EKZ sind Handbohrungen aufgrund des geringeren Gewichts untergrundschonender. Die beiden vorderen Beine der Tische lagern auf zwei stählernen Kugeln. Dadurch lassen sie sich genau positionieren. An den beiden hinteren Füssen ist eine Höhenverstellung mittels Schrauben möglich, um den Winkel zur Sonne exakt ausrichten zu können.

LKW, Kran und Heli

Madrisa Solar profitiert von der Nähe des Skigebiets. Die Anlieferung des benötigten Materials erfolgt über LKW bis zum Installationsplatz direkt am Solarfeld. Dies spart erheblich Kosten. Nur die letzten Meter kommt der Helikopter zum Einsatz. Er setzt die Solartische ab. Sind diese montiert, werden die Rahmen mit den Solarmodulen daran befestigt. Die Flüge werden nach Möglichkeit nur vormittags durchgeführt, was dem Lärmschutz zugute kommt.

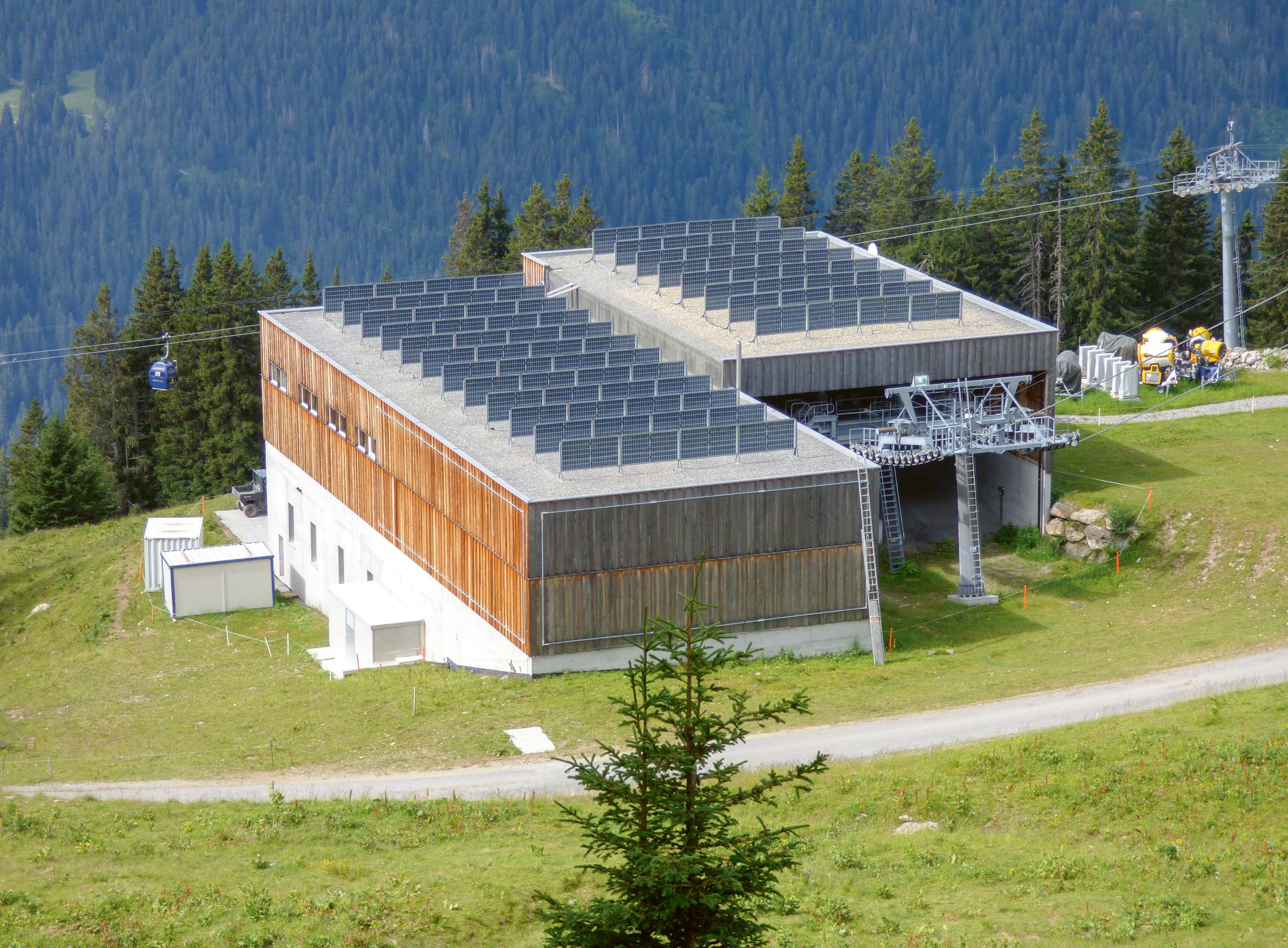

Durchschnittlich acht Lastwagenfahrten täglich fallen für den Materialtransport an. Aufgrund des begrenzten Installationsplatzes werden die Elemente möglichst just-in-time verbaut. Über das Skigebiet erfolgt auch die Einspeisung des Stroms ins Netz. In einem kleinen Anbau an der Talstation der Schaffürggeli-Sesselbahn ist der Anschluss untergebracht. Hier fliesst bereits Wechselstrom, da die Wechselrichter in sechs Trafohäusern direkt am Solarfeld untergebracht sind.

Grüne Baustelle

Wer bei Madrisa Solar grossräumige Zerstörung der Flora erwartet, dürfte überrascht sein. Selbstverständlich sieht man Eingriffe, vor allem dort, wo Maschinen zum Einsatz kommen, etwa bei den Kabelkanälen. Bedingt durch die Konstruktion – die Tische stehen ja nur auf vier Beinen – bleibt aber der Bewuchs auf grossen Teilen der Baustelle erhalten und wird wenig beeinträchtigt. Auf weiten Flächen wachsen Alpenrosen; die Hänge sind auch Kreuzottergebiet.

Sollte die Anlage einmal ausser Betrieb gehen – die Politik geht von 60 Jahren aus – wird sie komplett rückgebaut. Dies war schon eine Auflage des Solarexpress. Bis dahin werden die Solarmodule aber einmal ersetzt werden. Nach rund 30 Jahren erfolgt ein Repowering der Anlage. Wahrscheinlich gibt es bis dahin noch bedeutend effizientere Paneele.

Und die Landschaft?

Dass grossflächige Anlagen das Landschaftsbild verändern, liegt in der Natur der Sache. Lawinenverbauungen können ebenfalls grosse Dimensionen erreichen, möchte man aber auf sie verzichten?

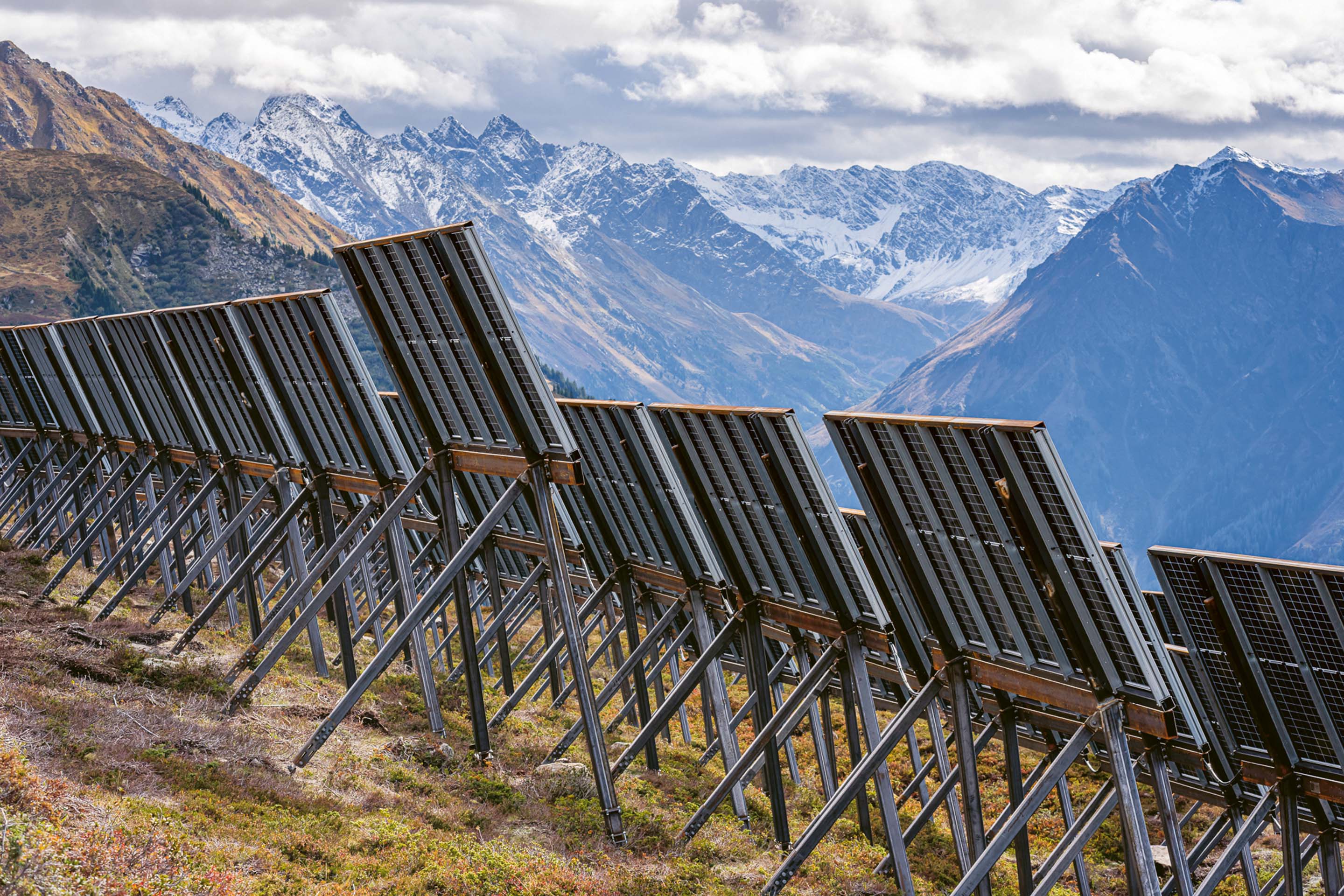

Die Konstruktion alpiner Solarfelder ist sogar an die von Lawinenbauten angelehnt. Die Solartische werden von Büros gerechnet, die mit den Bauten im Naturgefahrenbereich Erfahrung haben. Der Stahl bleibt unbehandelt. Auf eine Ver­zinkung wird verzichtet. Rost wird zugelassen, die sich entwickelnden Brauntöne stechen aus der Umgebung weniger hervor. Unsichtbar werden die Anlagen dadurch natürlich nicht, aber ihre Integration in die Landschaft wird erleichtert. Bei Madrisa Solar schliesst das Solarfeld nach unten an den Schutzwald an. Dies erleichtert die Einpassung ebenfalls.

Die oft angeführten immensen Dimensionen der Anlagen relativieren sich im alpinen Raum. Luftbilder von Drohnen täuschen gerne. Nur ein Bruchteil der Bevölkerung hat eine solche Perspektive. Der alpine Normaltourist und wohl auch die Bewohner der Gegend schauen aus völlig anderen Perspektiven auf die Anlagen. Steigt man nur wenige Höhenmeter hinauf, weitet sich der Horizont zwangsläufig.

Im weiten Gesichtsfeld nehmen alpine Solarfelder einen verschwindend geringen Anteil ein. Und die Farbtöne harmonieren nicht schlecht mit den Schuttfeldern und Matten ringsherum.

Ob man die Anlagen nun ästhetisch oder verstörend empfindet, ob sie einem gleichgültig sind oder man sich an ihnen aufreibt: Sie produzieren klima­freundlichen lokalen Strom für unsere energiehungrige Gesellschaft – im Gegensatz zu anderen Methoden ohne grössere Folgeschäden.

Das Einzige, was um Tschernobyl herum noch intakt ist, ist die Landschaft. Nur kann man sie dort nicht mehr nutzen. Ist es da nicht besser, einen geringen Teil der Landschaft zu nutzen, damit das Ganze lebenswert bleibt?

Sehen Sie auch die weiteren drei Pionieranlagen weiter unten im Anschluss.

Madrisa Solar, Klosters


Bauherrschaft
Madrisa Solar (Gemeinde Klosters, EKZ, Repower)

Projektleitung Bauherrschaft
Repower, EKZ

General­planung und Gesamtleitung
Fanzun, Chur

DC-Elektroplanung
Amstein + Walthert, Zürich

NS-Elektroplanung
Amstein + Walthert, Zürich

Fachplanung Solartische
Zendra, Chur

Umweltbaubegleitung
Concepta, Davos

Geologie
SC + H Sieber Cassina + Handke, Chur

Logistik, Tiefbau, Verankerung, Solartischmontage
Bauunternehmung Vetsch Klosters, Klosters

Stahlbau Solartische
Jörimann Stahl, Bonaduz

PV-Module, DC-Elektrik, Installation
Planeco, Münchenstein (BL)

Stahlbau Trafostationen
Terno Stahlbau, Küblis

NS-Elektroinstallation
EKZ Eltop, Davos

Gebäudeautomation
SF elektro-engineering, Flums (SG)

Mittelspannung Netzanschluss
Repower, Poschiavo und Küblis

Anlagenleistung
11 MWp

Jahresproduktion
ca. 17 GWh, Winteranteil über 40 %

Modultische
ca. 3170

PV-Module
ca. 20 000

Beanspruchte Fläche
15 ha

Investitionsvolumen
ca. 70 Mio. Fr.

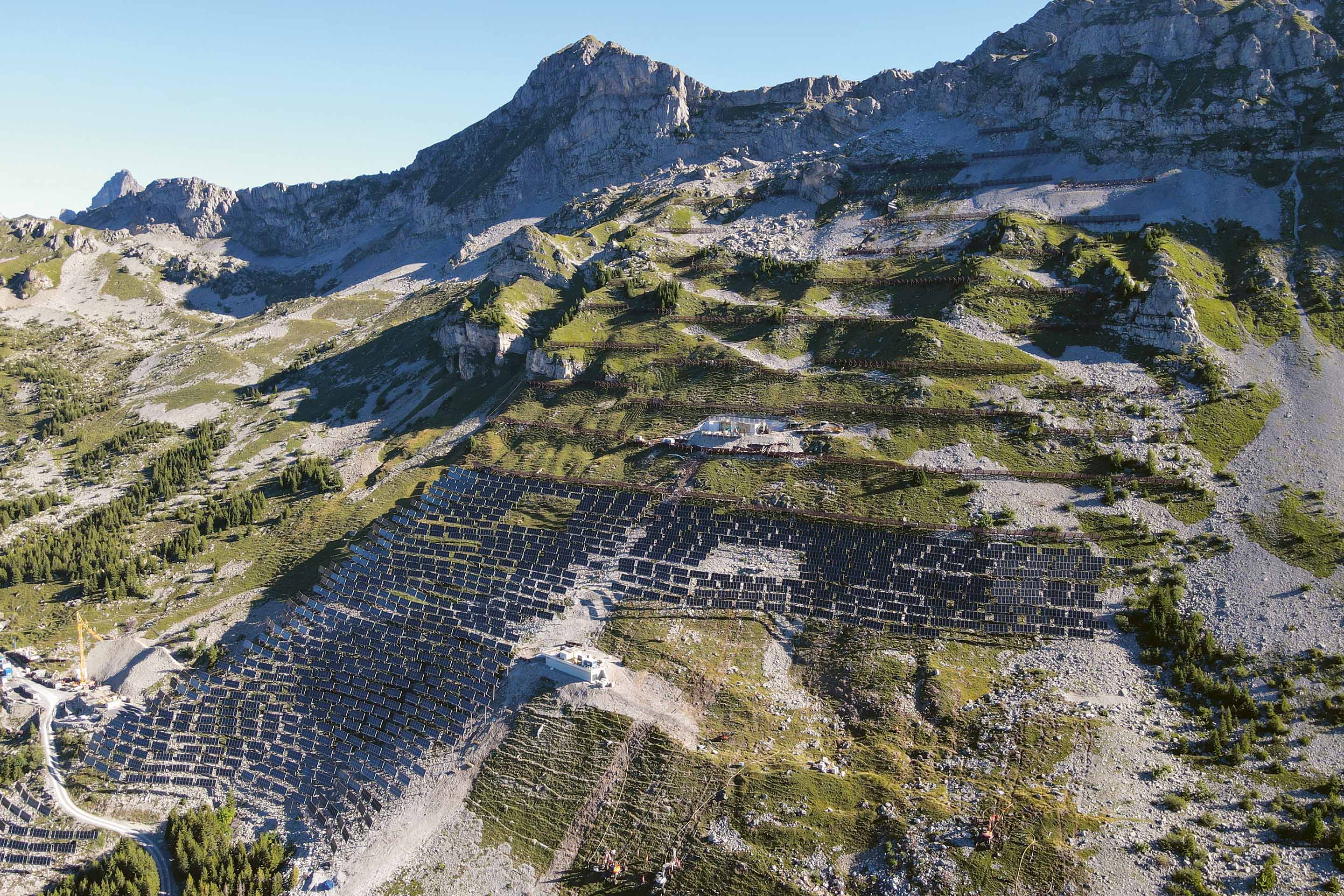

Alpine-PV Sidenplangg

Oberhalb von Spiringen UR, an der Südflanke des Gamperstocks, entsteht die erste alpine Photovoltaikanlage der Zentralschweiz. Vorhandene Lawinenver­bauungen prägen das Gelände, eine Erschliessungsstrasse gab es bereits und die Energieeinspeisung konnte über eine Trafostation neben dem Skigebiet Ratzi erfolgen. Der erzeugte Strom wird unter anderem von der Stadt Winterthur abgenommen, deren Stadtwerke auch an der aventron beteiligt sind. Seit Ende 2025 sind über 10 % der Anlage bereits am Netz. Bis Ende 2028 ist der Bau abgeschlossen.

Alpine-PV Sidenplangg, Spiringen UR

Bauherrschaft

APV Sidenplangg
(aventron, Münchenstein;
energieUri, Altdorf)

Gesamtprojektleitung
energieURI, Altdorf

Ausführungsplanung
Zendra, Chur

Elektroplanung
Brüniger, Chur

Bauingenieur
IUB Engineering, Bern

Stahlbau
Jörimann Stahl, Bonaduz

Umweltbaubegleitung
B+S, Bern

Naturgefahren
CSD Ingenieure, Chur

Unternehmung
Porr Suisse, Altdorf

Anlagenleistung
8.04 MWp

Jahresproduktion
ca. 12 500 000 kWh, Winteranteil ca. 48 %,
Strom für ca. 2600 Haushalte

Modultische
2310

PV-Module
13 860

Beanspruchte Fläche
10.7 ha

Trafostationen
2

Investitionsvolumen
ca. 40 Mio. Fr.

Sedrun Solar

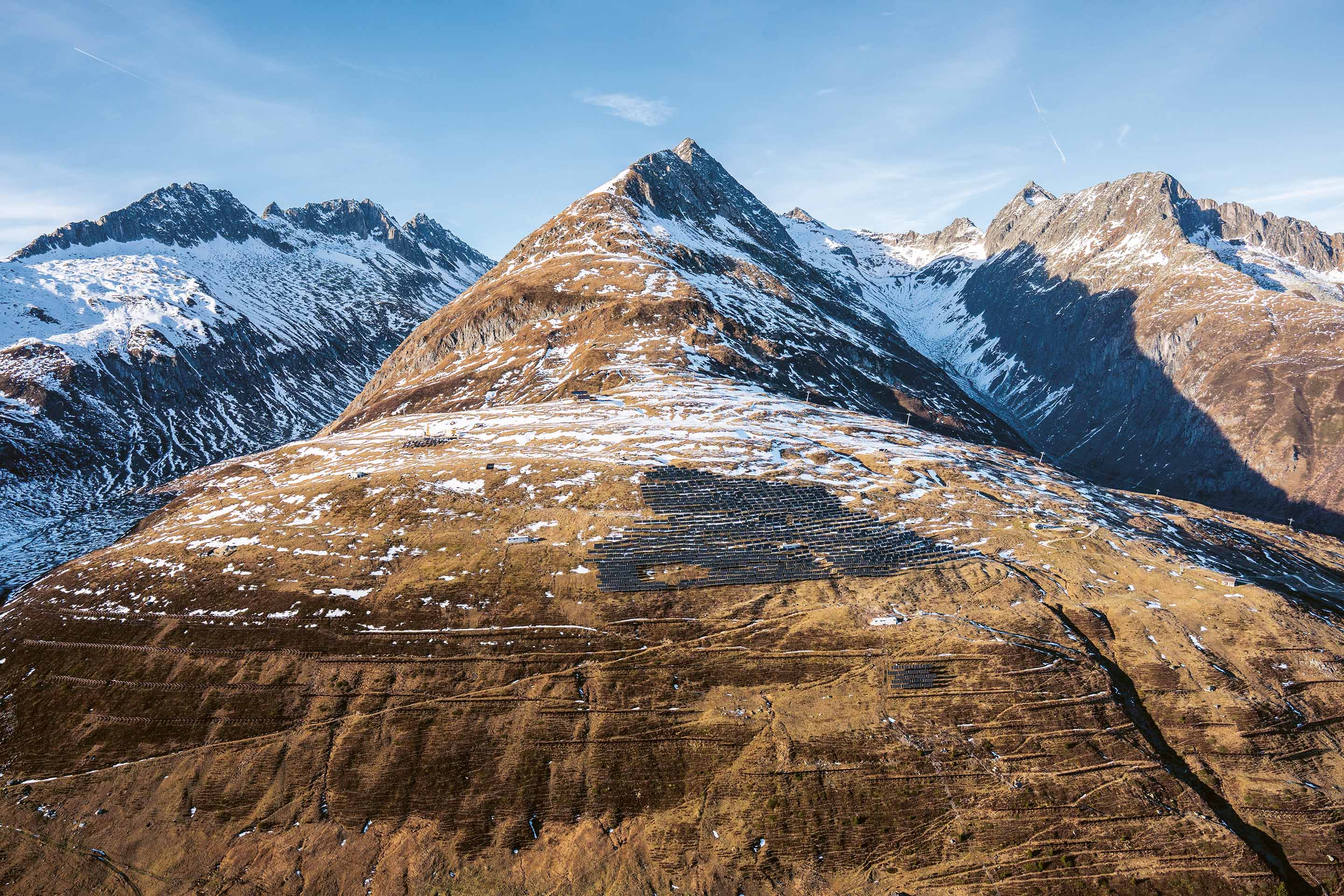

Die erste ist zugleich auch die grösste alpine Photovoltaikanlage der Schweiz. Sedrun Solar entsteht oberhalb von Tschamut GR. Am Südhang bestehen bereits Lawinenverbauungen, die Skiarena Andermatt Sedrun ist in unmittelbarer Umgebung des Solarfelds. Über das Skigebiet erfolgt auch die Netzeinspeisung. Die Transformatorenstation Milez liegt an der Bergstation des Skilifts Milez Flyer.

Sedrun Solar, Sedrun

Bauherrschaft
Sedrun Solar (Energia Alpina, aventron solar)

Ausführungsplanung
Zendra, Chur

Gesamtprojektleitung
Provisio, Altdorf

Elektroplanung
Brüniger + Co, Chur

Bauingenieur
IPZ Ingenieure + Planer, Disentis

Stahlbau
Jörimann Stahl, Bonaduz

Umweltbaubegleitung
Umweltbüro Monn, Camischolas

Naturgefahren
Geotest, Davos

Unternehmungen
Strabag, Disentis;
Crestageo, Chur;
Loretz, Sedrun

Weitere Beteiligte
Solarmarkt, Aarau

Anlagenleistung
19.3 MWp

Jahresproduktion
29.1 GWh, Winteranteil 47 %, Strom für ca. 6500 Haushalte

Modultische
5700

PV-Module
34 200

Beanspruchte Fläche
33 ha

Investitionsvolumen
ca. 87 Mio. Fr.

NalpSolar

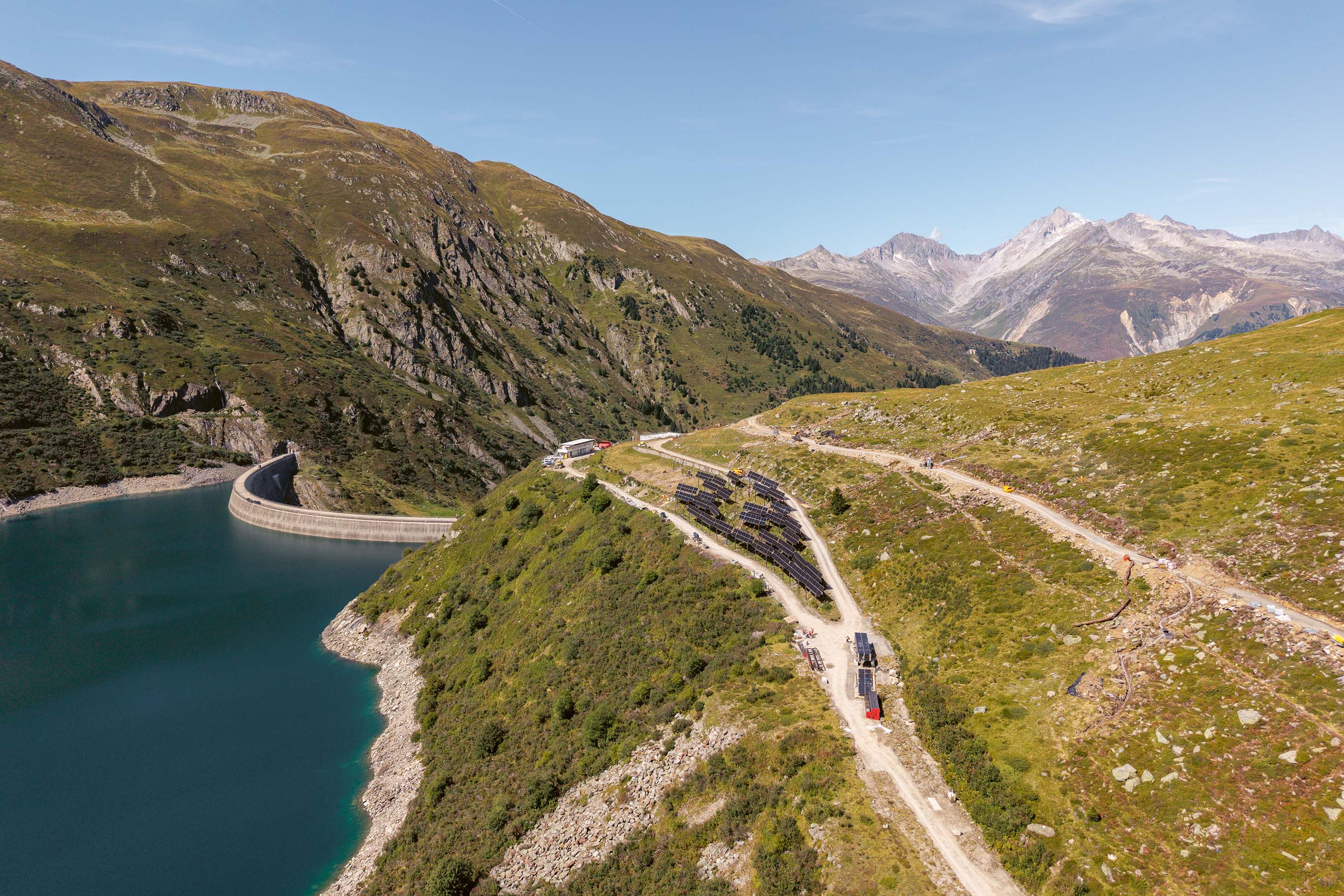

Mit dem Stausee Lai da Nalps wurde das Val Nalps bereits zu­vor zur Stromproduktion genutzt. Insbesondere die Nähe zur Wasserkraftwerksinfrastruktur mit der vorhandenen Zufahrts­stras­se sind wesentliche Vorzüge des Standorts. Die SBB konnten als Bezüger des erneuerbaren Stroms gewonnen werden.

NalpSolar, Tujetsch GR

Bauherrschaft
axpo, Baden

Gesamtplanung
Basler & Hofmann, Zürch

Ausührungsplanung
ILF, Zürich; Amstein + Walthert, Zürich

Umweltbaubegleitung
umwelt3, Rothenthurm

Naturgefahren
geoformer igp, Brig-Glis

Unternehmungen
Strabag, Disentis

Anlagenleistung
8 MWp

Jahresproduktion
11 GWh, Winteranteil ca. 40 %, Strom für ca. 2000 Haushalte

Modultische
ca. 1300 Tische

PV-Module
ca. 13 000

Beanspruchte Fläche
ca. 10 ha

Investitionsvolumen
ca. 50 Mio. Fr.
