Böz­berg­tun­nel in 3-D

Der Lockergesteinsvortrieb des neuen Bözbergtunnels wurde mithilfe parametrischer 3-D-Modelle geplant. Amberg Engineering und Implenia Schweiz wandten diese Vorstufe von BIM erfolgreich an.

Publikationsdatum
29-09-2017
Revision
29-09-2017
Eric Carrera
Teilprojektleiter Bözbergtunnel bei Amberg Engineering

Der neue, etwa 2.7 km lange Doppelspurtunnel am Bözberg ist derzeit das grösste Einzelprojekt der SBB auf dem 4-Meter- Korridor zwischen Basel und Chiasso. Er wird die bestehende Röhre ersetzen, die zukünftig als Dienst- und Rettungsstollen verwendet wird. Der Vortrieb der neuen Röhre begann im Herbst 2016, mitlerweile sind rund 1.5 km des Tunnels ausgebrochen. Die Einfachschild-Tunnelbohrmaschine mit einem Durchmesser von 12.36 m ist für einen Vortrieb im Fels ausgelegt, der jedoch nicht von Anfang an ansteht. Auf den ersten 175 m vom Südportal bei Schinznach treten quartäre Ablagerungen und stark verwitterter Fels mit lockergesteinsähnlichen Eigenschaften auf. Dieser Bereich wurde als Lockergesteinsvortrieb im Schutz eines Rohrschirms auf Basis eines parametrischen 3-D-Modells projektiert und aufgefahren.

Visualisierter 3-D-Vortrieb

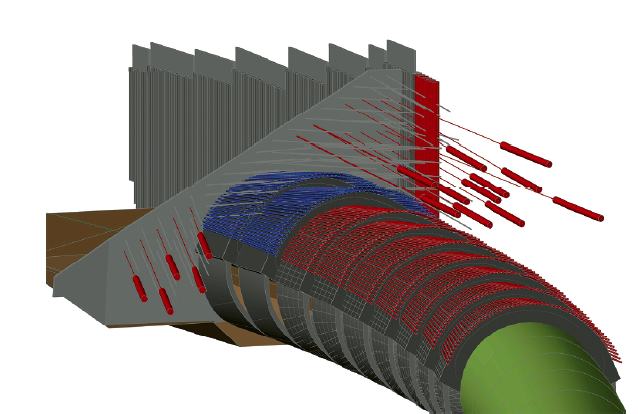

Amberg modellierte den Voreinschnitt Schinznach mit seiner rückverankerten Bohrpfahlwand und der Portalwand, die als Nagelwand ausgebildet ist, sowie die 45 cm dicke Ausbruchsicherung aus Spritzbeton mit den darüber liegenden 12 m langen Rohrschirmetappen. Ausserdem bildete das Modell die Innenschale aus Ortbeton, das Abdichtungssystem mit einer druckhaltenden Vollabdichtung und zwei Lagen FPO-Folie und den kompletten Innenausbau mit Banketten, Leitungen, Kabelschutzrohren und Sohlauffüllungen ab. Im 3-D-Modell konnten auch die später in der Ausführung umgesetzten Ausbruchsequenzen des maschinenunterstützten Vortriebs im Lockergestein (Kalotten- und Strossenvortrieb mit einer Abschlagslänge von etwa 1 m), die Rohrschirmetappen und die Blockteilung visualisiert werden.

Zur Modellerstellung wurden zuerst die georeferenzierte Tunneltrasse importiert und die 2-D-Tunnelprofile mit einer BIM-Software gezeichnet. Das Positionieren und Ausrichten der Profile, die Erstellung der Volumenelemente sowie die Definition von Attributen und Familien erfolgten anschliessend in einer objektorientierten Programmierumgebung. Dadurch gelang es, Einschränkungen in der BIM-Software zu umgehen. Das parametrische 3-D-Modell erlaubte es, geometrische Änderungen schnell umzusetzen und eventuelle Kollisionen zwischen den Bauhilfsmassnahmen (Rohrschirm) und den vorgespannten Ankern der Portalwand zu überprüfen. Die Verknüpfung mit dem Bauprogramm und dem Leistungsverzeichnis ermöglichte eine 4-D- respektive 5-D-Modellierung. Die Kabelführungen im Bereich der Querschläge zwischen den beiden Röhren wurden in weiteren parametrischen 3-D-Modellen abgebildet.

Geologie in 3-D

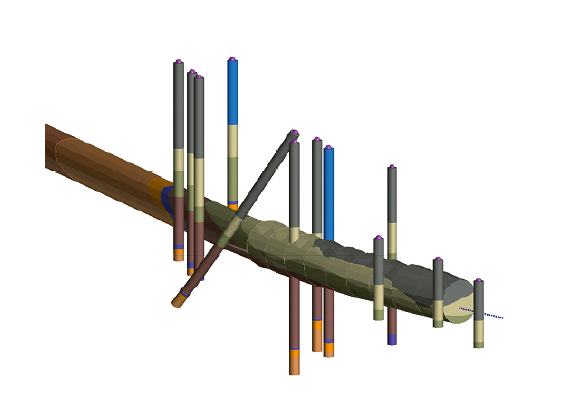

Im südlichen Bereich der Tunnelstrecke befindet sich ein stark heterogener Übergang von Lockermaterial, bestehend aus unterschiedlich verwittertem Keuper, zu Fels. Die geologische Prognose aus dem Werkvertrag sowie der Befund während der Vortriebsarbeiten und zusätzliche Sondierbohrungen flossen georeferenziert in eine numerische 3-D-Modellierung der Geologie ein, deren Basis das parametrische Modell bildete. Die eingesetzte Software aktualisierte aufgrund der laufend eingegebenen Information den Verlauf der lithologischen Grenzen. Das 3-D-Modell visualisierte die örtlichen Verhältnisse im Tunnelnahbereich äusserst genau und führte bei Planern, Unternehmer und Bauherr zu einem übereinstimmenden Verständnis der vorliegenden geologischen Situation. So konnte frühzeitig die Startlage der Tunnelbohrmaschine im kompakten Fels bestimmt werden.

Weiterentwicklung ins BIM

Neben der Planung komplexer Geometrien und deren Berechnung erlauben parametrische 3-D-Modelle eine übersichtliche Darstellung der Schnittstellen und dienen durch die Visualisierung dem besseren Verständnis. Ferner sind, wie im Beispiel des 3-D-Geologiemodells, alle Informationen in einem einzigen Modell vereinbart – single source of truth. Die Weiterentwicklung der 3-D-unterstützten Planung soll in Richtung eines konsolidierten Koordinationsmodells gehen. Dieses enthält Bauteilgeometrien, Attribute und Informationen und hat die Aufgabe, den Informationsaustausch aller Stakeholder (Bauherr, Unternehmer, Planer) zu gewährleisten, indem Informationen direkt eingefügt und auch abgerufen werden können. Dies wären die nächsten Schritte hin zu einem ganzheitlichen Building Information Modelling – BIM.

Am Bau Beteiligte


Bauherrschaft
SBB


Generalunternehmung
Implenia


Ausführungsplanung
IG Bözberg Plus: Amberg Engineering,
Basler & Hofmann, F. Preisig, Heierli
