Systemtrennung – die Grundlagen
Systemtrennung am Gebäude ist ein Nachhaltigkeitsthema. Entscheidend für den Erfolg sind die Verknüpfung der Komponenten und die interdisziplinäre Planung.
Das Thema Systemtrennung ist seit einigen Jahren fester Bestandteil der Diskussion um nachhaltiges Bauen, kommen hier doch alle drei Nachhaltigkeitsaspekte zusammen. Aus ökologischer Sicht geht es um Ressourceneffizienz in der Baustoffverwertung durch eine vereinfachte Nutzbarmachung von Baustoffen für die Wieder- bzw. Weiterverwendung und das Recycling (Abb. «Ökologische Betrachtung»).1
In ökonomischer Hinsicht lässt sich durch leicht erreich- und austauschbare Bauteile eine Kostenreduktion bei der Instandhaltung und -setzung im Gebäudelebenszyklus realisieren. Aus dem gesellschaftlichen Blickwinkel stehen Umnutzbarkeit und Nutzungsflexibilität im Vordergrund, dank denen zukunftsfähige und anpassbare Bauwerke entstehen. Hierzu wird das Gebäude konzeptionell in verschiedene Systeme von baulichen Einheiten gegliedert, die sich durch ihre Lebensdauer und Funktion unterscheiden und daher voneinander konstruktiv separierbar ausgeführt werden sollen (Kasten unten: «Die Systeme»).
Rückbaufähigkeit und Nutzungsflexibilität
Werden kurzlebige Bauelemente untrennbar mit langlebigen verbunden, reduziert sich die Lebensdauer des ganzen Gebäudes mitunter auf die der kurzlebigen Bauteile. Ein typisches Beispiel hierfür ist die Integration von Installationen und Gebäudetechnik in die tragende Konstruktion (etwa durch das Einbetonieren von Leitungen), deren Erneuerung dann mit hohem Aufwand verbunden ist. Während die Gebäudetechnikkomponenten in der Regel nach etwa 15 bis 20 Jahren ausgetauscht werden, ist die Haupttragstruktur darauf ausgelegt, 60 Jahre und länger Bestand zu haben.
Zur Zeit der Planungsphase ist noch kaum absehbar, ob und wie stark sich die Anforderungen des Nutzers bis zum Lebensende des Gebäudes wandeln werden. Eine spätere Anpassung des Bestands wird insbesondere dann erschwert, wenn das Bauwerk strukturell und funktionell auf eine spezielle Erstnutzung ausgerichtet wurde (der Siedlungswohnungsbau der 1970er-Jahre beispielsweise lässt sich aufgrund seiner Bauqualität und seiner Grundrisse nur schwer an heutige Nutzerwünsche adaptieren). Eine bauliche Umgestaltung ist dann oftmals sehr aufwendig.
Getrennte Systeme im Lebenszyklus …
Um solche potenziellen Herausforderungen des Gebäudelebenszyklus schon in der Planung von Neubauten adäquat zu berücksichtigen, wird heute zunehmend das Prinzip der Systemtrennung angewandt. Systemtrennung ist aber auch ein Erneuerungsthema, bietet sie doch eine mögliche Antwort auf die Frage, wie wir zukünftig mit Bestandsbauten umgehen wollen. Der Aufwand für Abriss und Ersatzneubau des gesamten heutigen Gebäudeparks wäre riesig, Entkernen und technisches Umrüsten nach Prinzipien der Systemtrennung stellen daher eine sinnvolle Strategie dar.
Das wirft in der Erneuerung allerdings ebenso wie im Neubau immer wieder die Frage auf: Wie muss ein Haus aussehen, das auch in 50 Jahren mühelos verändert werden kann, sodass man lang daran Freude hat? Und nach welchen Kriterien kann eine Optimierung im Lebenszyklus idealerweise erfolgen? In der Gebäudezertifizierung haben solche Kriterien zur Systemtrennung bereits Einzug gehalten. Das Deutsche Gütesiegel Nachhaltiges Bauen (DGNB) bewertet unter anderem die Anpassungsfähigkeit von technischen Systemen. Laut DGNB ist diese dann besonders nachhaltig umgesetzt, wenn der Wandel mit einem geringen Ressourceneinsatz verbunden ist.2
Der Standard Nachhaltiges Bauen Schweiz SNBS konstatiert, dass eine flexible und anpassungsfähige Raumstruktur mit hoher Gebrauchsqualität die Basis für einen ressourcenschonenden Raumbedarf bildet. Entsprechend findet sich in der aktuellen Ausgabe des «Kriterienbeschriebs Hochbau» für Wohn- und Bürobauten des SNBS (vgl. «Note 4 oder besser für Wettbewerbsprojekte») eine Übersicht der Punkte, die es beim Unterhalt und Ersatz von Bauteilen im Sinn einer unkomplizierten Um- und Rückbaubarkeit von Bauwerken zu beachten gilt (Kasten unten: «Auf einen Blick: Worauf ist laut SNBS zu achten?»).3
Die spätere Nutzungsflexibilität des Gebäudes kann z. B. über ausreichend grosse Gebäuderaster mit entsprechenden Gebäudetiefen berücksichtigt werden, wodurch unterschiedliche Grundrisslayouts möglich werden. Auch die Geschosshöhen lassen sich im Hinblick darauf optimieren. Das Amt für Grundstücke und Gebäude des Kantons Bern beispielsweise arbeitet für die Planung öffentlicher Gebäude mit der Empfehlung, dass die Raumhöhe in den Erd- und Obergeschossen von Neubauten 3.6 m betragen sollte (vgl. «Wandlungsfähige Häuser»).4
Zur Gewährleistung der Nutzungsflexibilität gehört auch, in der Bemessung der Primärkonstruktion etwaige Anpassungen der Nutzlasten und gegebenenfalls eine Verstärkung der Fundamente einzuplanen. Für technische Installationen kann Reserveplatz in den Steigzonen und Horizontalerschliessungen vorgesehen werden für den Fall, dass in Zukunft in grossem Umfang heute unbekannte Technikkomponenten eingebaut werden müssen. Die Zugänglichkeit für Wartung, Unterhalt und Nachinstallation wird über Revisionsöffnungen gewährleistet.
… und ihre Fügung

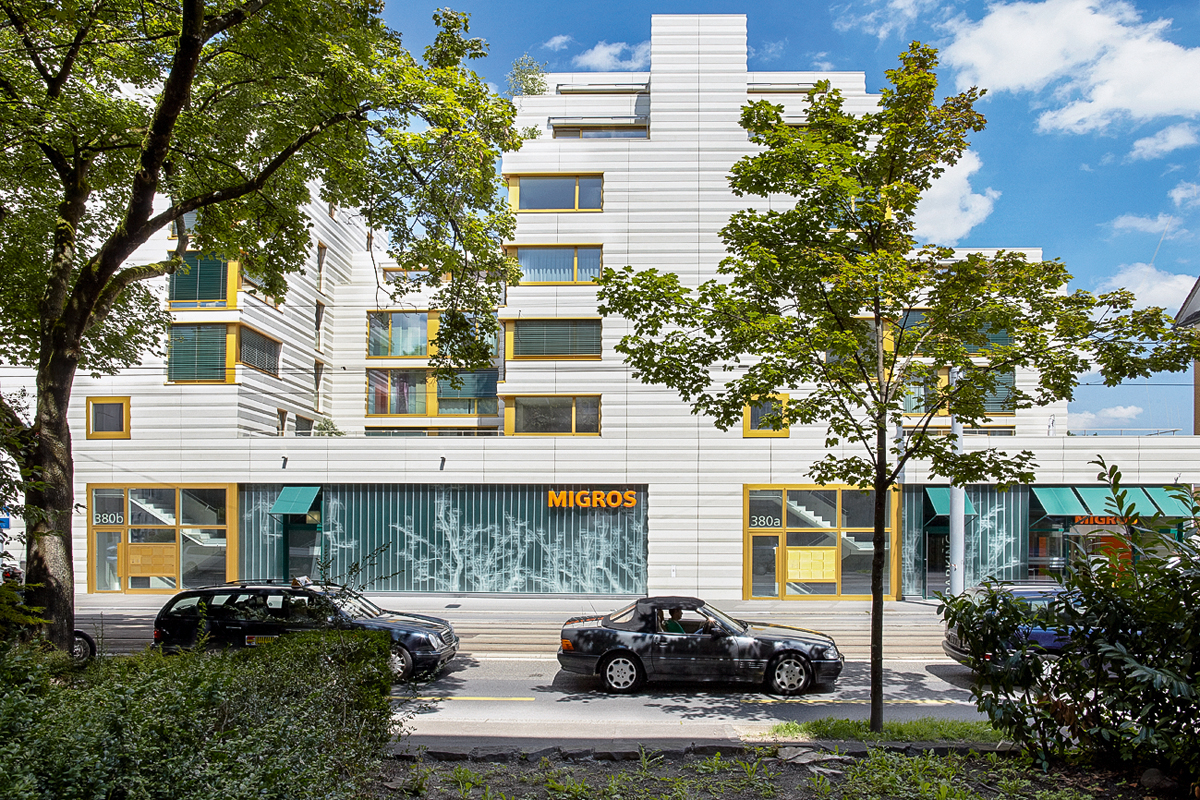

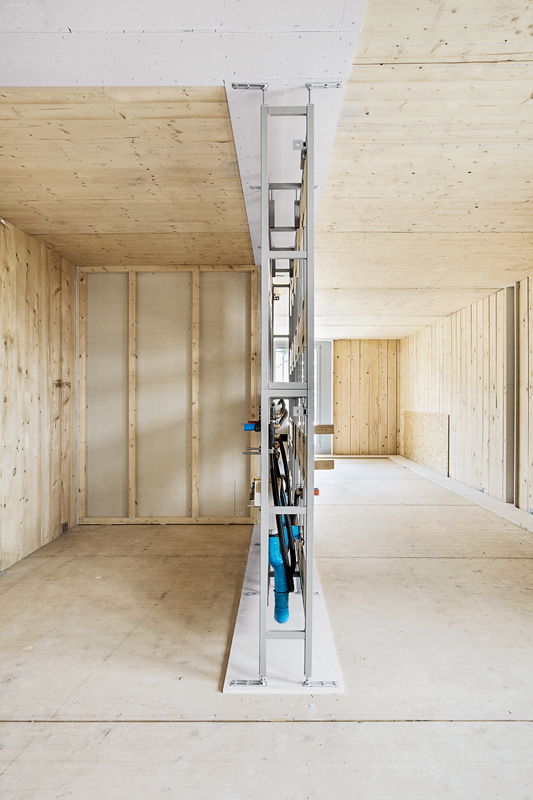

Die Leitungen für Strom, Heizung und Lüftung können über dezentrale Installationseinheiten an Decke oder Fassade gleichmässig im Raum verteilt werden. Dieses Vorgehen hat sich unter anderem bereits im Bürobau und bei Funktionsbauten bewährt. Mittlerweile gibt es auch im Wohnungsbau Beispiele für eine revisionierbare Unterbringung von Installationsleitungen über Vorwandelemente und flexibel zugängliche Elektroinstallationen über Bodenkanäle. Eine generelle Empfehlung auf Bauteilebene ist, bei der Fügung verschiedener Baustoffe mit unterschiedlichen Lebensdauern auf Klebeverbindungen zu verzichten und stattdessen mechanische Verbindungen, beispielsweise mit Schrauben, zu bevorzugen.

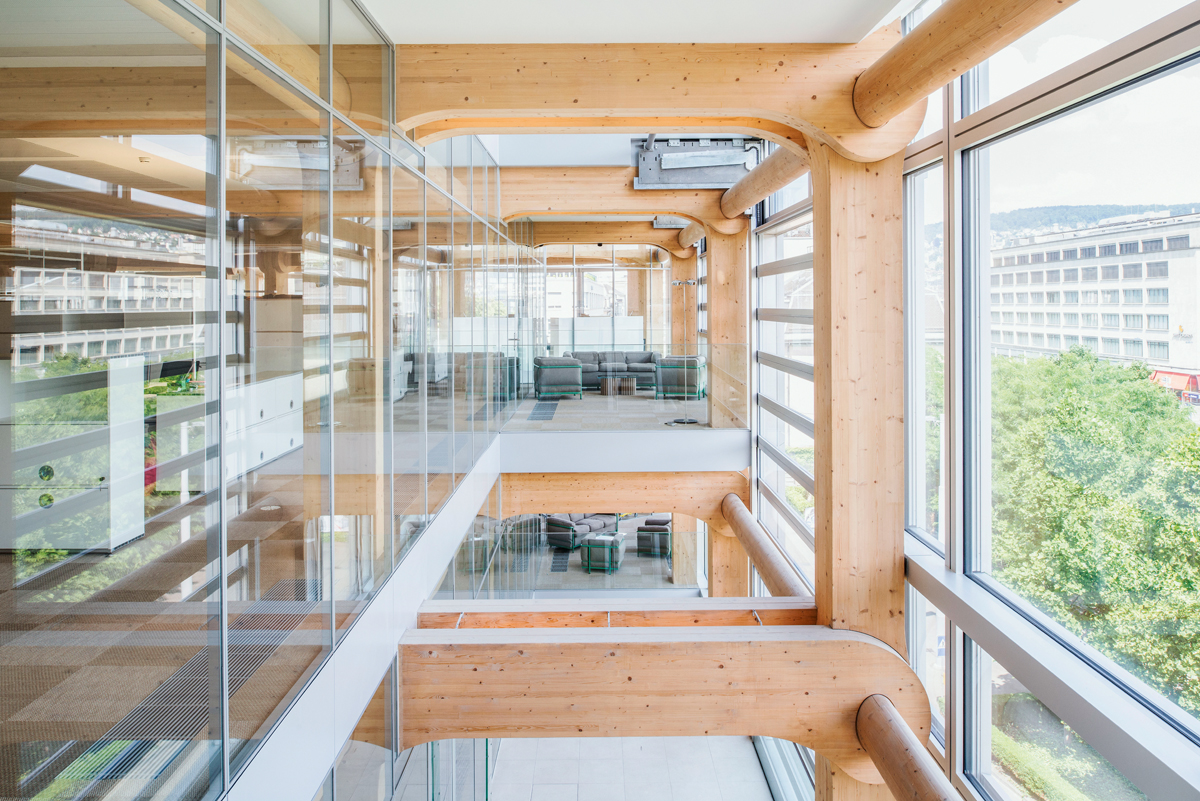

Wenn ein Gebäude schnell errichtet, umnutzbar und gut rückbaubar ausgeführt werden soll, ist der Systembau eine interessante Möglichkeit. Hierbei werden vorgefertigte Bauteile oder Module auf der Baustelle zusammengesetzt. Durch die Vorfertigung der Elemente verkürzt sich die Bauzeit. Vorteile bieten sich auch durch die Witterungsunabhängigkeit während der Vorfertigungsphase und die Präzision in der seriellen Fertigung.
Auf der Baustelle fällt zudem durch standardisierte Prozesse weniger konstruktionsbedingter Abfall an. Die Produktion im Werk bietet die Möglichkeit, den Anteil sortenreiner Materialchargen zu erhöhen, und begünstigt so späteres Recycling. Ein weiteres Plus: Modulares Bauen braucht nicht unbedingt mit dauerhaften Materialien realisiert zu werden, denn auch kurzlebige Baustoffe können einfach ausgewechselt und der Verwertung zugeführt werden.
Der Systembau hat sich zum Beispiel bei Funktionsbauten, Hallen oder grossen Bürogebäuden durchgesetzt, wo als Material hierfür häufig Stahl verwendet wird. Bei Wohnbauten, Schulen und Kindertagesstätten, Büros und Produktionsgebäuden hat sich der modulare Holzbau etabliert.
Im Team digital planen
Zur Umsetzung der Systemtrennung und des Systembaus muss detailliert strategisch vorausgedacht werden, damit die Fügung der Komponenten auf Gebäude- und Bauteilebene optimiert werden kann. Unabdingbar ist insbesondere die enge interdisziplinäre Zusammenarbeit von Architekt, Ingenieur und Fachplanern im frühen Stadium des Projekts. Der Planungsaufwand kann sich dadurch gegenüber einer konventionellen Bauweise erhöhen.
Zudem müssen die unterschiedlichen Interessen aller Beteiligten miteinander vereinbart werden, wodurch die Systemtrennung nicht immer konsequent umgesetzt werden kann (vgl. «Mehr als die Summe der Teile»). Architekten sehen sich dann manchmal auch mit Kompromissen und gewissen Einschränkungen ihrer entwerferischen Freiheit konfrontiert. Hierin liegen sicher einige Gründe dafür, dass sich die Systemtrennung – trotz ihrer Vorteile – in der Baupraxis noch immer nicht recht durchsetzen konnte.
Andererseits verspricht die fortschreitende Digitalisierung im Planungsprozess durch das Building Information Modelling (BIM) zukünftig eine vereinfachte gewerkeübergreifende Überlagerung der verschiedenen Fachdisziplinen; dadurch lassen sich Prinzipien der Systemtrennung schon früh in den planerischen Ablauf integrieren. Ausserdem bieten digitale Planungsprozesse die Möglichkeit der Modularisierung von Teilsystemen, wie im Automobilbau. Dabei wird das programmierte Gebäude nicht als Ansammlung von Einzeldaten, sondern als Modell mit überschaubaren Teilmodulen verstanden (vgl. «Gebäude programmieren», TEC21 42/2015).
In Zukunft sollte es möglich sein, einige der planungsbedingten Nachteile endgültig mit den Vorteilen der systematischen Bauteiltrennung aufzuwiegen. Diese Entwicklungen ebnen den Weg dafür.
Anmerkungen
1 Sebastian El khouli, Viola John, Martin Zeumer: «Nachhaltig konstruieren», DETAIL Green Books, München 2014.
2 DGNB (Hrsg.): «DGNB Kriterien», http://www.dgnb-system.de, 2016.
3 NNBS (Hrsg.): «SNBS Kriterienbeschrieb Hochbau», Version 2.0, https://www.nnbs.ch, 2016.
4 AGG Bern: «Richtlinien Systemtrennung», Amt für Grundstücke und Gebäude des Kantons Bern, Bern 2009.
Die Systeme
Primärsystem
Das Primärsystem beinhaltet die Tragstruktur und Erschliessung, die auf die maximale Lebensdauer des Gebäudes ausgelegt sind und daher keine baulichen Veränderungen im Lebenszyklus durchlaufen müssen.
Sekundärsystem
Das Sekundärsystem zeichnet sich durch eine kürzere Lebensdauer und höhere Anforderungen an seine Anpassbarkeit während der Gebäudelebensdauer aus. Hierzu zählen etwa Bodenaufbauten, Innenwände, abgehängte Decken, Gebäudehülle und feste Installationen, bei denen von einer durchschnittlichen Lebensdauer von 30 Jahren ausgegangen werden kann.
Tertiärsystem
Bauteile, die eine noch kürzere Nutzungsdauer von 5 bis 20 Jahren haben, gelten als Tertiärsysteme. Exemplarisch sind hier Boden- und Wandbeläge und Gebäudetechnikkomponenten zu nennen. Diese unterliegen nicht zuletzt wegen der persönlichen ästhetischen Ansprüche des Nutzers und aufgrund technischer Neuerungen kürzeren Austauschzyklen.
Auf einen Blick: Worauf ist laut SNBS zu achten?
Austausch- und Rückbaufähigkeit von Tragstruktur, Gebäudehülle und Ausbau
- Verwendung lösbarer, rein mechanischer Befestigungen, die den späteren Austausch, die Verstärkung oder Wiederverwendung der Bauteile erlauben, ohne dass angrenzende Bauteile beschädigt oder erneuert werden. Bauteilaufbauten, deren Schichten derselben Materialfraktion angehören (beispielsweise Gipsputz auf Gipsplatte), sind von dieser Vorgabe ausgenommen.
- Der Aus- und Wiedereinbau von angrenzenden Bauteilen ist zulässig. Die lose Verlegung wird der mechanischen Befestigung gleichgestellt.
Zugänglichkeit von Installationen
- Die vertikal und horizontal geführten Lüftungs- und Sanitärinstallationen sind über alle Geschosse einfach zugänglich sowie reparier-, demontier-, erneuer- und erweiterbar auszuführen (etwa über offene Leitungsführung und grossflächige Revisionsöffnungen in abgehängten Decken).
- Die durchschnittliche Raumhöhe beträgt in Erdgeschossen mit Büro-/Gewerbenutzungen mind. 2.7 m. Die Anordnung im Grundriss erlaubt kurze Erschliessungswege. z. B. personenbreiter, gut zugänglicher Schacht; Türen, Verkleidungen oder nicht tragende Vormauerungen, die mit kleinem Aufwand entfernbar sind.
Ersatz von Maschinen und Grossgeräten
- Die Positionierung und Dimensionierung der Zugänge zu Technikräumen und Zentralen ist so zu wählen, dass der Ersatz von fest installierten Maschinen und Grossgeräten einfach und ohne bauliche Massnahmen erfolgen kann (z. B. genügend breite und hohe Türen, vorbereitete Wand- oder Deckenöffnungen etc.). Ausgenommen sind Grossspeicher wie etwa Saisonspeicher von Solaranlagen.
