In­gé­nie­rie de la sé­cu­rité in­cen­die

Protection standard et protection par ouvrage

Alors que les règlements et les normes du bâti se complexifient sans cesse, le thème de la protection incendie est certainement l’un des moins bien traités. Contrairement à l’ingénierie parasismique, abordée lors de séminaires et de formations continues, l’ingénierie de la sécurité incendie (ISI), lorsqu’elle s’écarte des méthodes standard, reste considérée comme une affaire de spécialistes.

Date de publication
14-02-2012
Revision
19-08-2015
Jacques Perret
Ingénieur en génie civil EPFL, Dr ès sc. EPFL et correspondant pour TRACÉS.

Cadre législatif et contraintes

La protection incendie des bâtiments étant obligatoire, on ne peut pas se soustraire aux règlements en application. Avec l’entrée en vigueur de la norme de protection incendie en 2003 (Norme de protection incendie, AEAI, Berne, 2003), la sécurité incendie des constructions est unifiée dans tout le pays. Les Etablissements Cantonaux d'Assurance (ECA), les polices du feu et/ou les assurances privées, ainsi que les acteurs de la construction disposent d’un cadre légal et organisationnel pour ce secteur.
Les Prescriptions de protection incendie (PPI) – ensemble de documents détaillés issus de la norme – restent néanmoins complexes et seule une pratique régulière de leur application permet d’aborder avec efficacité la protection incendie. Celle-ci est dès lors souvent mise en œuvre par le biais d’une multiplication de mesures « minimales et faciles à appliquer », dont le cumul conduit à un accroissement des coûts de construction sans garantir de plus-value sécuritaire.

Acteurs de la protection incendie

La mise en place d’une protection incendie efficace repose sur l’implication, en plus des mandataires principaux que sont l’architecte et l’ingénieur civil, de tous les intervenants : il est important que les besoins en sécurité soient définis en intégrant les exigences du maître d’ouvrage (qui est souvent aussi l’investisseur) et de l’autorité locale de protection incendie, ainsi que les utilisateurs.
Au début du projet d’exécution, les exigences de protection incendie du permis de construire servent de jalon à une série de mesures contraignantes pour les architectes qui doivent, par exemple, délimiter des compartimentages et définir des voies de fuite. Pour la structure, l’ingénieur civil doit choisir avec l’architecte les solutions à utiliser. Au niveau des matériaux de construction, les contraintes incendie induites par une construction tout en bois ou en acier apparent conduisent parfois l’architecte à se tourner vers le béton par commodité, même si d’autres solutions existent. L’inverse se vérifie aussi : il se peut qu’une structure en béton armé, réputée à juste titre meilleure pour sa résistance à l’incendie, évolue vers une solution en bois, en acier ou en structures composites (bois-béton ou acier-béton) qui réponde à la fois aux aspirations architecturales et aux souhaits du client.
De son côté, l’investisseur est guidé par des soucis économiques. Si l’investissement prévu est conséquent, il tiendra compte des frais de maintenance (ou mieux du « coût du cycle de vie » (Norme ISO 15686, « Bâtiments et biens immobiliers construits – Prévision de la durée de vie – Partie 5 : Approche en coût global », 2008)) durant la vie de l’ouvrage, un calcul dans lequel la protection incendie peut alors représenter un pourcentage important : un conseil avisé doublé d’une conception intelligente permettent souvent de réaliser des économies substantielles.
Lorsque les exigences de protection incendie deviennent trop contraignantes pour le projet (coût de la protection incendie trop important ou dimensions de l’ouvrage qui sortent du cadre des prescriptions AEAI), l’ingénieur peut recourir, après accord de l’autorité compétente (ECA ou Police du feu), à des méthodes de calcul avancées. Celles-ci permettent d’obtenir un niveau de sécurité équivalent aux mesures dites « standard » (protection passive ou surdimensionnement des structures), mais de façon plus ciblée et économique.
Finalement, ce sont souvent les utilisateurs des locaux ou les locataires d’appartements qui, par manque d’information, sont à l’origine des incendies. Ils connaissent mal les risques quotidiens, les mesures de prévention et les moyens de lutte contre l’incendie : une meilleure information réduirait significativement le nombre des incendies accidentels.

Objectifs et stratégies de protection

Les objectifs de la protection incendie définis par la norme AEAI visent à protéger les personnes, les animaux et les équipes de secours. En règle générale, la sauvegarde du bâtiment n’est pas prioritaire : ce sont d’abord les vies qu’il faut sauver. Le risque principal en la matière reste donc la fumée et sa propagation, qui entraine des intoxications, voire des décès. Il est très rare de périr suite à la rupture d’une structure : l’incident de Gretzenbach (SO) en 2004, où l’effondrement d’une dalle de parking tua sept pompiers, est une exception qui résultait surtout d’une succession d’erreurs humaines.
Pour répondre aux exigences des Prescriptions AEAI, les architectes et ingénieurs civils se réfèrent usuellement à deux directives de protection incendie :
- « Distances de sécurité et Compartiments coupe-feu » (Directive de protection incendie, doc. 15-03 – Distances de sécurité et Compartiments coupe-feu, AEAI, Berne, 2003),

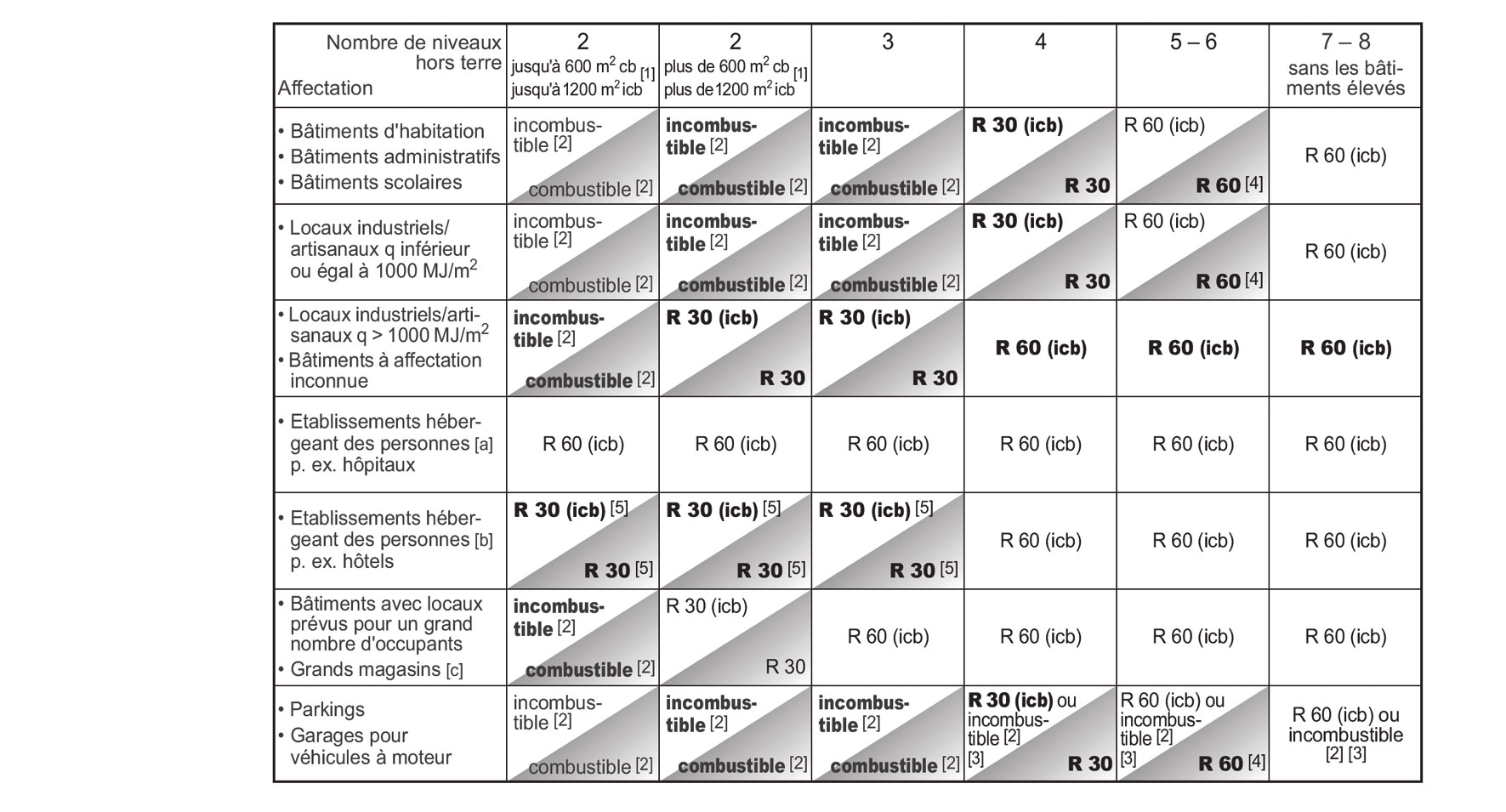

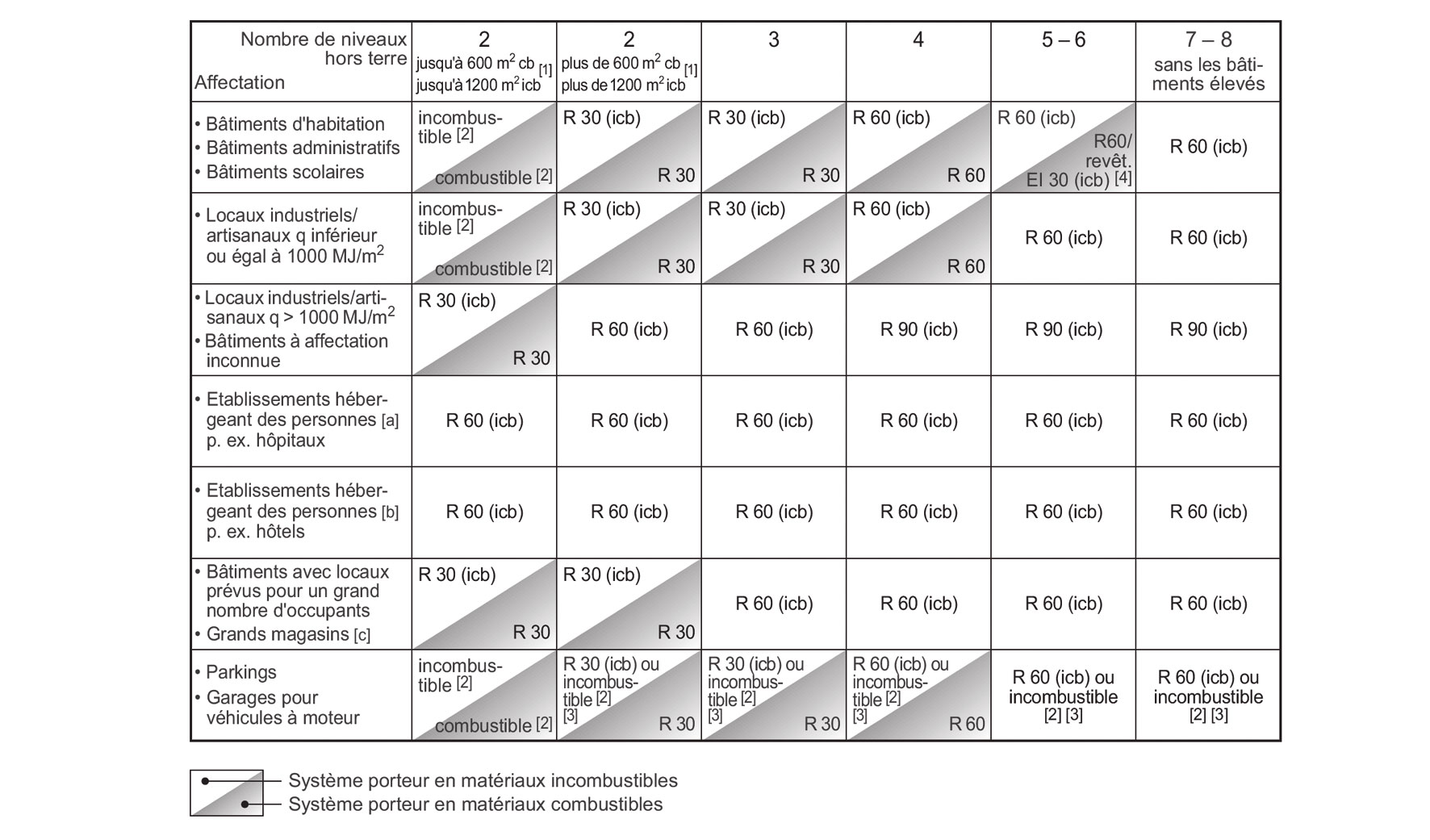

- « Systèmes porteurs » (Directive de protection incendie, doc. 14-03 – Systèmes porteurs, AEAI, Berne, 2003).
La première s’adresse surtout à l’architecte, auquel elle ne laisse qu’une faible marge de manœuvre : respect de distances minimales entre les bâtiments, contrôle de la longueur des chemins de fuite, limitation des surfaces maximales des compartiments et découpage des étages en compartiments étanches et distincts. Les cas non-normalisés sont résolus par des discussions avec l’autorité locale (ECA ou Police du feu).

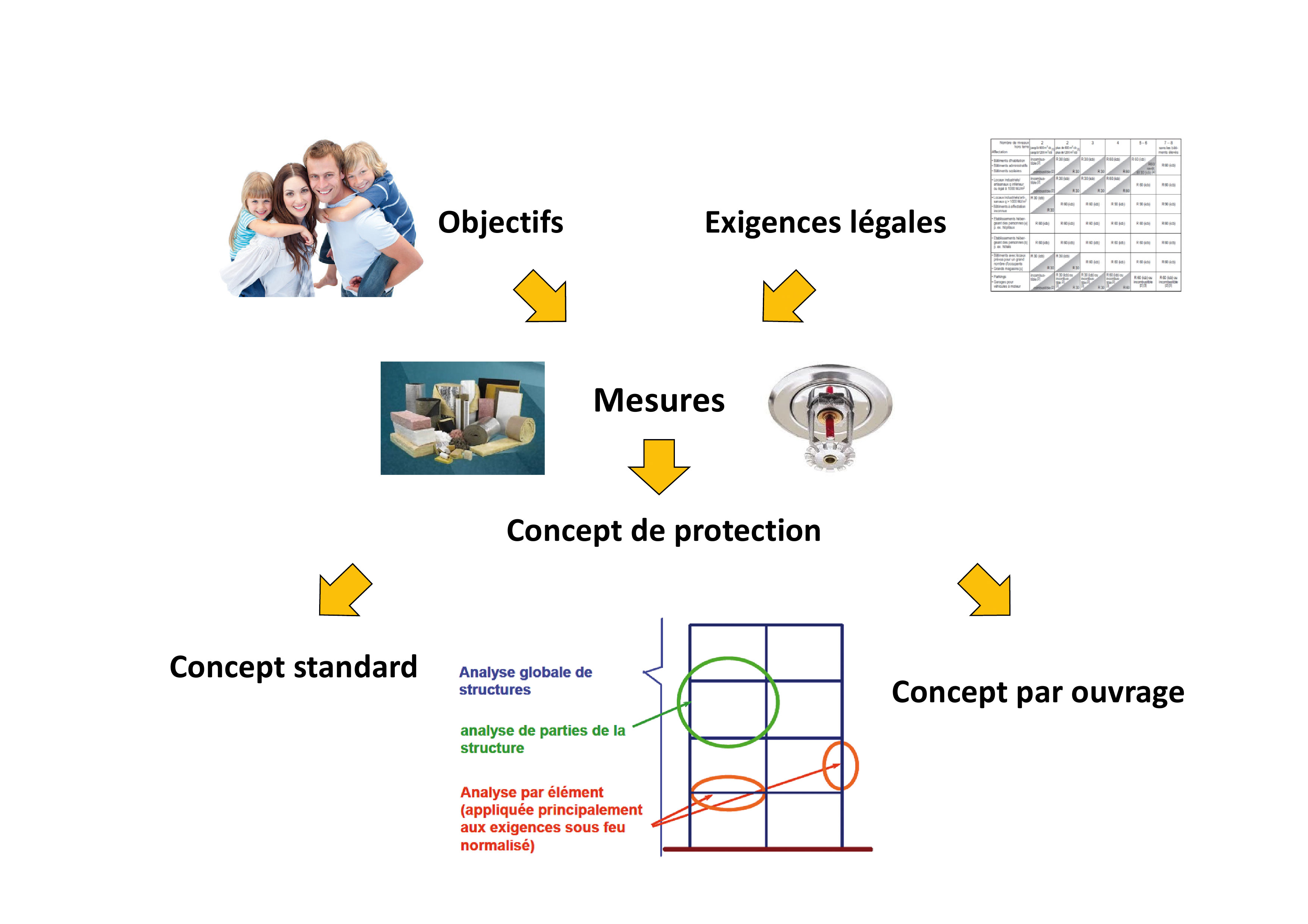

Même si elle est d’abord une tâche de l’ingénieur, la sécurité structurale doit être traitée conjointement avec l’architecte. A partir de là, il y a deux façons d’apporter une réponse aux exigences de résistance des structures : soit en utilisant les tableaux 5.1 et 5.2 tirés de la directive « Systeme porteurs » (Directive de protection incendie, doc. 14-03 – Systèmes porteurs, AEAI, Berne, 2003) et en vérifiant uniquement des parties isolées de structures (colonnes, poutres, etc.), soit en développant un concept de sécurité global par ouvrage où l’on étudie l’objet dans son ensemble.

Protection standard

Le concept standard consiste à respecter des exigences de durée de résistance de la structure porteuse pendant un certain temps, normalement situé entre 30 et 90 minutes au maximum.
Pour la structure, le concept standard est mis en œuvre par diverses mesures simples :
- mesures constructives : choix des matériaux, dimensionnement, typologies de structures, cloisonnements, etc.,
- mesures techniques : installations sprinklers.
Dans les mesures constructives, on peut citer par exemple :
- protéger les éléments de structure (peintures intumescentes, mortiers projetés ou plaques isolantes),
- utiliser des éléments de structures qui résistent bien au feu (béton armé ou construction mixte),
- appliquer les normes (SIA, Eurocodes) et prouver avec des méthodes analytiques simples la résistance d’éléments de structures isolés.

Protection par ouvrage

Le concept par ouvrage, tout en se basant sur le concept standard puisqu’on doit respecter les mêmes exigences, permet d’approfondir l’analyse. Il s’appuie sur des méthodes d’ingénierie avancées – simulations par éléments finis – pour analyser des systèmes complexes combinant plusieurs éléments porteurs, voire un bâtiment en entier. Ce concept permet aussi d’ajouter des mesures organisationnelles (formation, organisation de la sécurité en entreprise, etc.) aux mesures constructives et techniques. On peut ainsi intégrer l’ensemble des mesures et adapter en conséquence le coefficient de sécurité utilisé pour le dimensionnement en cas d’incendie. Cela reste néanmoins assez complexe et demande de l’expérience. A cet égard, l’ECA Vaud a fait un gros effort en publiant la « Recommandation ECA relative aux méthodes d’ingénierie pour les calculs de résistance au feu de systèmes porteurs » (Norme ISO 23932, Ingénierie de la sécurité incendie – Principes généraux, 2009), un document qui permet de guider l’ingénieur civil qui souhaite utiliser des méthodes de calcul avancées.

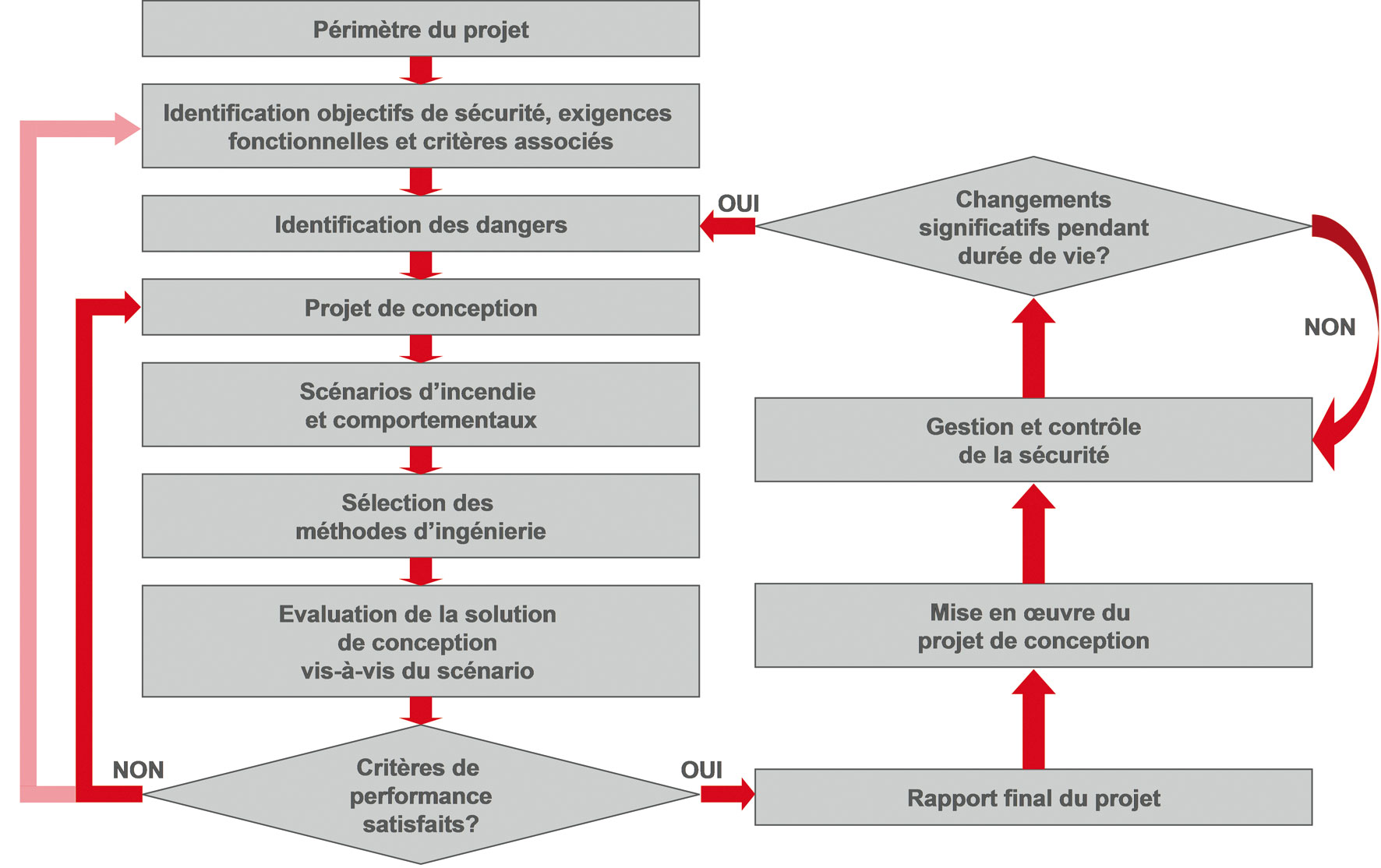

Pour appliquer les mesures avancées résultant d’un concept par ouvrage, il faut avoir une approche globale qui inclut tous les aspects de la protection incendie. Pour cela, on doit s’appuyer sur une méthodologie bien définie, comme par exemple celle de la norme ISO 23932 (Norme ISO 23932, Ingénierie de la sécurité incendie – Principes généraux, 2009). Un tel concept nécessite de définir, avec tous les intervenants (architecte, ingénieurs civils et CVSE, maître d’ouvrage, autorité ECA ou Police du feu, voire les utilisateurs/locataires), l’ensemble des aspects et paramètres permettant de traduire, en termes d’exigences et d’objectifs de protection, la sécurité incendie. Pour que le concept soit efficace, il faut s’assurer de son respect durant l’exécution des travaux, mais aussi, ce qui est souvent plus délicat, de son application pendant l’exploitation du bâtiment.

Gains économiques

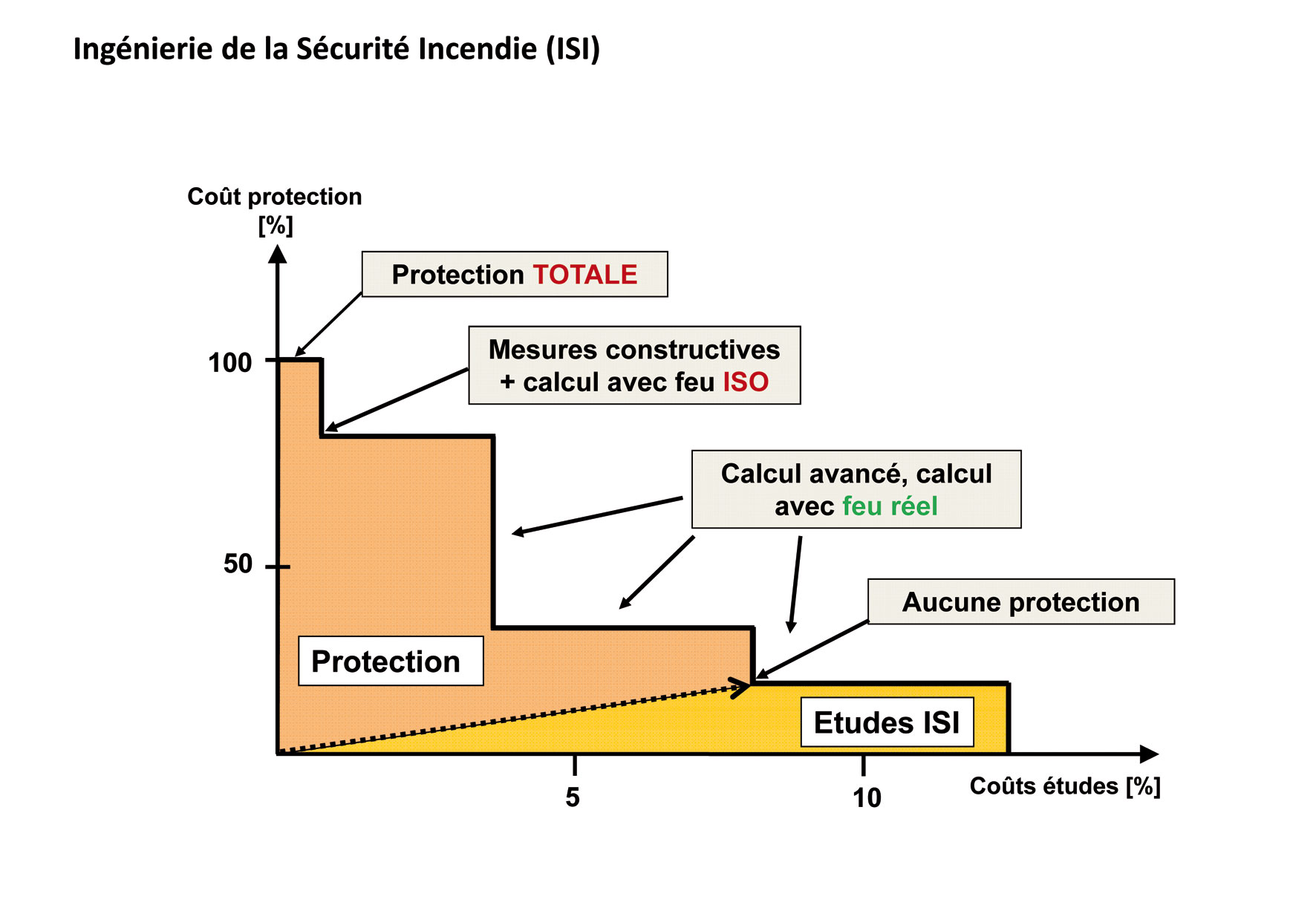

La protection des structures selon le concept « standard » est aisée : quelques calculs ou des valeurs (dimensions minimales des éléments ou de recouvrement d’armatures, etc.) trouvées dans des tables (normes SIA et Eurocodes, publications spécialisées) suffisent généralement. Elle se justifie pour des structures simples, avec des éléments isolés et peu nombreux. Cette démarche reconnue peut être appliquée dans la plupart des ouvrages par un ingénieur généraliste.
Pour les structures complexes, une optimisation se justifie économiquement. Lorsque le projet devient important, les frais d’études complémentaires sont rapidement compensés par les économies de réalisation et d’exploitation qu’elles engendrent. Toutefois, pour que le concept par ouvrage aboutisse à des solutions intéressantes, il convient de disposer d’une grande expérience dans le calcul des structures et d’un solide bagage théorique en sécurité incendie, ce qui rend nécessaire le recours à un spécialiste, ainsi que l’illustrent les deux exemples qui suivent.

Application à des bureaux open-space entièrement vitrés

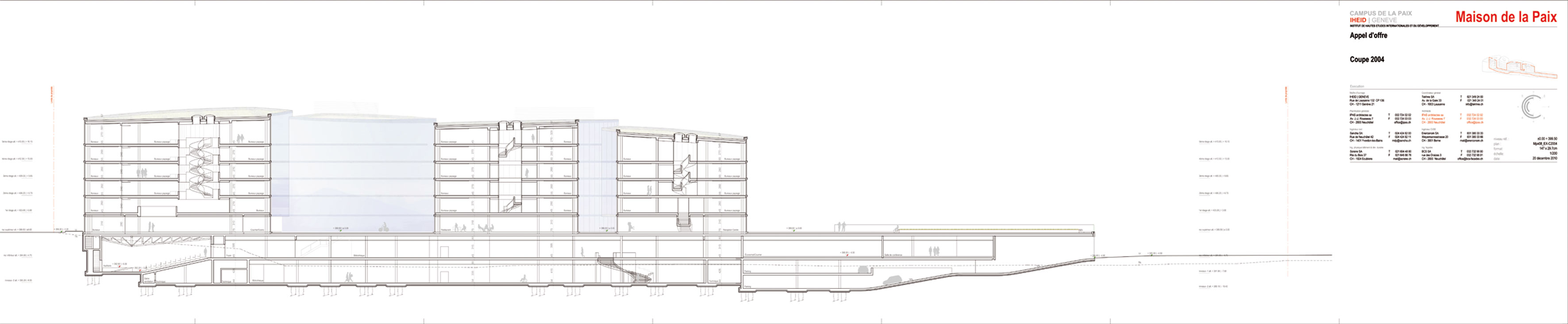

Bâtiment de grandes dimensions, le projet de la Maison de la Paix à Genève a été délicat à traiter du point de vue de la protection incendie, en raison de certains éléments liés à sa conception architecturale :
- grandes surfaces open-space entièrement vitrées en façade intérieure et extérieure,
- éléments porteurs verticaux élancés en acier non protégés,
- structures tubulaires tridimensionnelles supportant plusieurs étages, dont les déformations pourraient poser problème.
Après discussions entre l’architecte (dont la volonté était de garder toutes les structure apparentes) et le maître d’ouvrage (pour qui chaque économie d’investissement et de maintenance était bienvenue), l’ingénieur civil s’est adjoint les services d’un collègue spécialiste en sécurité incendie pour analyser le projet.  Le bâtiment a dès lors été traité selon un concept par ouvrage. Cette démarche, autorisée par la Police du feu du Canton de Genève conformément aux PPI, s’est révélée très bénéfique, en dépit du fait que la conception structurale du projet était déjà bien avancée.

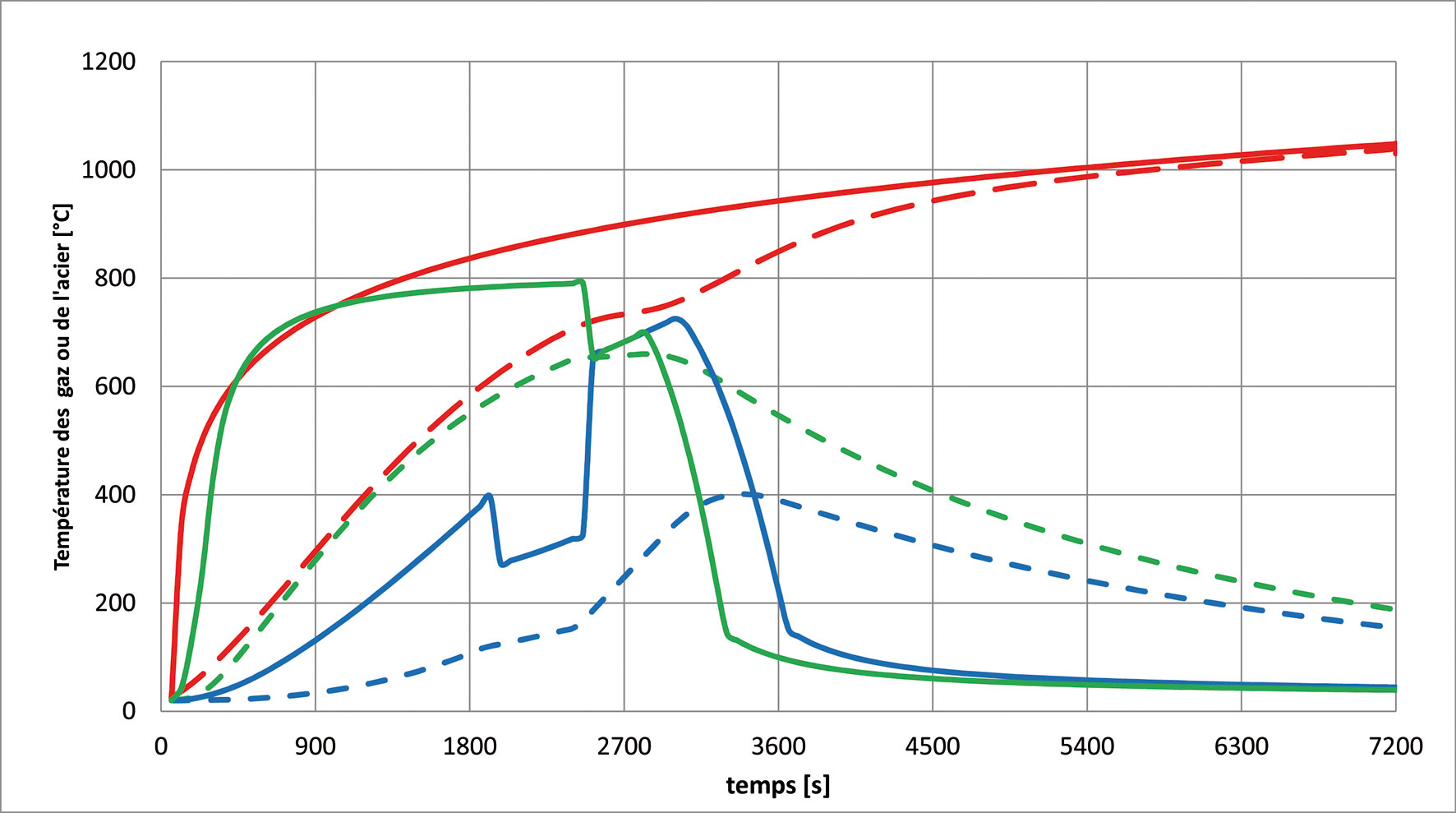

Elle a d’abord conduit à l’utilisation d’actions thermiques plus favorables par la définition de plusieurs scénarios de feux naturels (un feu naturel est calculé à partir de scénarios alors que la courbe ISO est figée) et par la détermination des températures des gaz, obtenues par calcul informatique dans un modèle de zones (Modèle analytique qui permet de calculer tous les paramètres d'un incendie dans une enceinte fermée).
Ces températures sont utilisées pour calculer l’échauffement de la structure en différents endroits : des températures des gaz (fumées chaudes principalement) moins élevées permettent à une structure de résister plus longtemps sans protection : l’acier conserve 100 % de sa résistance jusqu’à 400 °C, il perd 50 % de sa résistance à 550° C et 90% à 800° C. On peut visualiser cela en considérant la surface sous les courbes qui traduit l’énergie thermique dégagée pour chaque scénario : la surface sous la courbe ISO (traitillé rouge) est généralement plus importante que celles sous les courbes calculées des feux naturels.
Ensuite, le maître d’ouvrage a été consulté concernant les déformations potentielles ou résiduelles qu’il acceptait en cas d’incendie. En acceptant des déformations non-réversibles (tout à fait normales en cas d’incendie avec une structure non protégée, lorsque l’on veut sauver prioritairement des vies), ce dernier aura été impliqué dans le processus décisionnel. Si ces déformations sont tolérables dans un immeuble de bureaux, elles pourraient se révéler très pénalisantes, voire source de faillite, dans le cas d’une usine dont la production ne pourrait pas être interrompue.

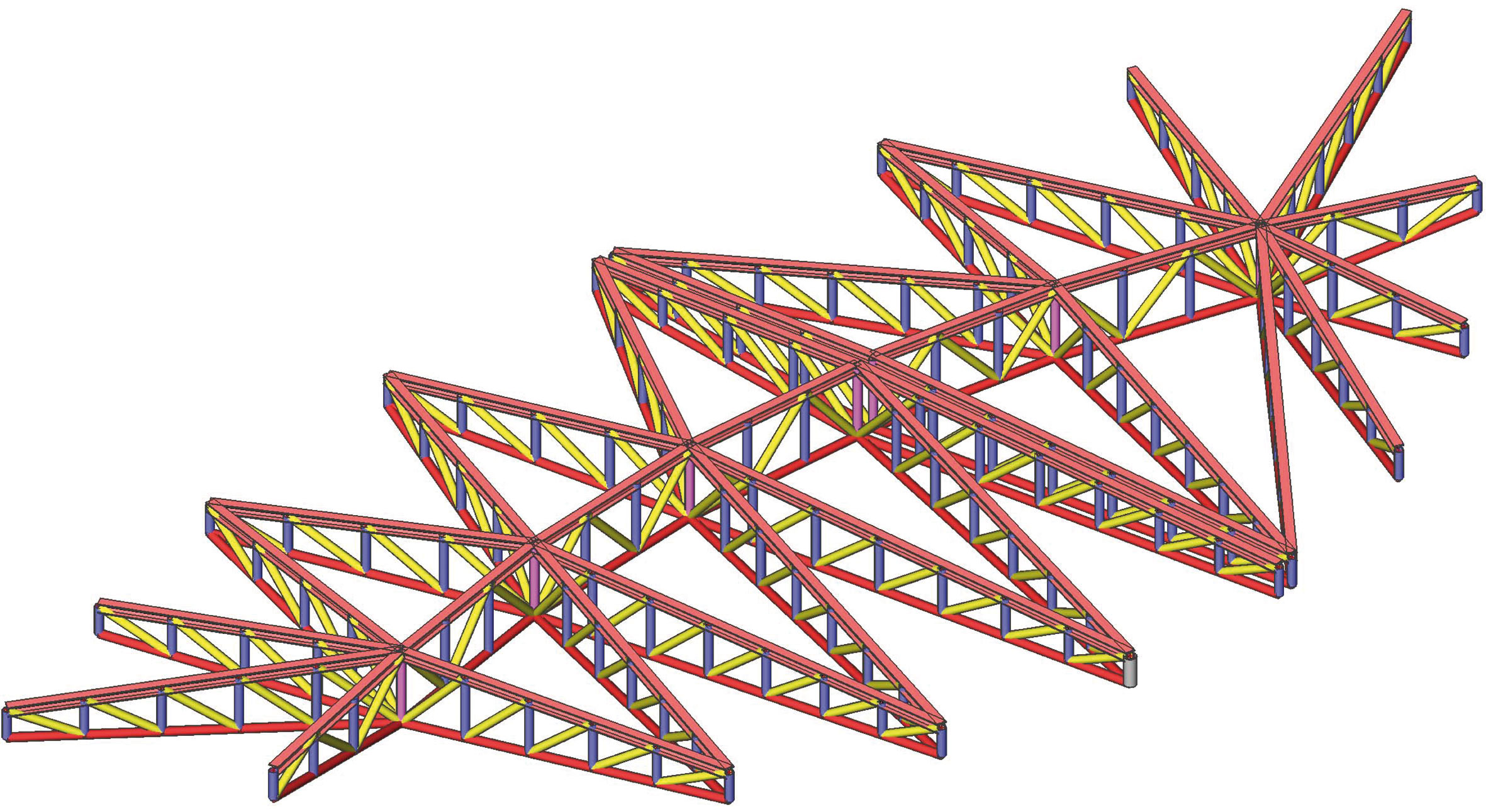

Au niveau du calcul, on a pu respecter l’uniformité architecturale en optimisant la résistance des colonnes métalliques (mixtes ou non) et des structures tridimensionnelles qui supportent certaines façades en porte-à-faux, tout en assurant à moindre coût la sécurité R60 exigée. Cela a été possible en utilisant des modèles de calcul particuliers, notamment en considérant des scénarios de feux localisés (feux de durée limitée circonscrits autour d’une colonne). Finalement, ces scénarios ont été vérifiés à l’aide de la dynamique des fluides (modèles complexes de calculs en 3D) pour valider et illustrer les calculs analytiques réalisés précédemment.
Parmi les mesures techniques actives dont les effets peuvent se cumuler pour réduire l’impact d’un incendie (détection incendie et prise en compte du bon réseau d’adduction de l’eau en ville), l’installation d’un 2e réseau de sprinkler – en plus de celui de base nécessaire pour lutter contre le feu – a été prise en compte pour refroidir la structure tridimensionnelle au dessus de l’auditoire.
Finalement, dans la phase d’exécution, la bonne mise en œuvre du concept d’ingénierie incendie devra être vérifiée par l’entreprise générale, qui devra coordonner les différents intervenants, notamment les mandataires des installations techniques. En phase d’exploitation, la sécurité globale des bâtiments (incendie, effraction, gestion énergétique, etc.) sera assumée par un chargé de sécurité.
Dans ce cas précis, le concept par ouvrage permet une économie de l’ordre d’un million et demi sur la protection incendie passive. Il diminuera de plus les frais de maintenance et d’exploitation, tout en assurant un niveau de sécurité optimal.

Etudes incendie de bureaux dans une fabrique de machines

Deux études d’ingénierie incendie ont accompagné le projet d’agrandissement du site de l’entreprise Bobst SA à Mex, près de Lausanne : une pour des nouveaux locaux (industrie et administration) et une autre pour des locaux existants de même affectation.

La première concernait la conception d’une nouvelle structure métallique sur quatre niveaux qui soit la plus flexible possible. L’exigence de résistance R60 a été atteinte par la mise en place d’un concept par ouvrage utilisant tous les outils à disposition de l’ingénieur spécialiste :
- mesures constructives : construction mixte acier-béton dimensionnée en optimisant la section des colonnes (encombrement minimal) et des poutres principales ajourées (passages des CVSE) par éléments finis et preuve par le calcul de la non-ruine de ces éléments pendant toute la durée de l’incendie (bien au-delà des 60 minutes requises, donc aussi en phase de refroidissement, ce qui est régulièrement le cas lors d’un calcul avec « feu naturel »),
- mesures techniques : réseaux de sprinkler avec détection incendie et transmission automatique à la centrale d’alarme de l’entreprise et des SI,
- mesures organisationnelles : équipes de pompiers d’entreprise et responsables de sécurité en interne, avec formation du personnel, réévaluation du concept de sécurité de tout le site.
Ces mesures techniques et organisationnelles ont été prises en compte dans les hypothèses, et permettent une analyse avec des températures de calcul plus basses. Au final, ces dernières diminuent l’impact de l’incendie sur le dimensionnement de la structure. Le contrôle de l’efficacité et du fonctionnement de ces mesures est du ressort de l’entreprise (responsabilité), des mandataires (maintenance) et des utilisateurs (consignes internes de sécurité). L’ECA, les polices du feu et les communes se doivent de veiller à la bonne application de ces mesures.
Les économies réalisées, obtenues tout en maintenant l’exigence R60, sont de l’ordre de 400 000 francs, soit 2 % du prix total, ceci sans compter les économies sur les frais de maintenance des matériaux de protection.
La deuxième étude, réalisée par soucis d’uniformisation de la sécurité dans l’entreprise, devait évaluer la sécurité incendie des planchers de la partie existante. Construite à l’époque des anciennes directives AEAI, la zone concernée, entièrement sprinklée, était alors considérée conforme aux normes. Selon les PPI AEAI de 2003 (Directive de protection incendie, doc. 15-03 – Distances de sécurité et Compartiments coupe-feu, AEAI, Berne, 2003, Directive de protection incendie, doc. 14-03 – Systèmes porteurs, AEAI, Berne, 2003) et, le sprinkler ne serait plus suffisant comme seule mesure de protection de ces locaux. Ceux-ci peuvent cependant rester dans l’état si aucune transformation lourde (modification des surfaces ou de l’affectation) n’est entreprise. Ici, le maître d’ouvrage envisage de rendre les anciens locaux conformes aux nouvelles prescriptions, si cela influence positivement l’exploitation. Il s’agit donc là d’une démarche volontaire.

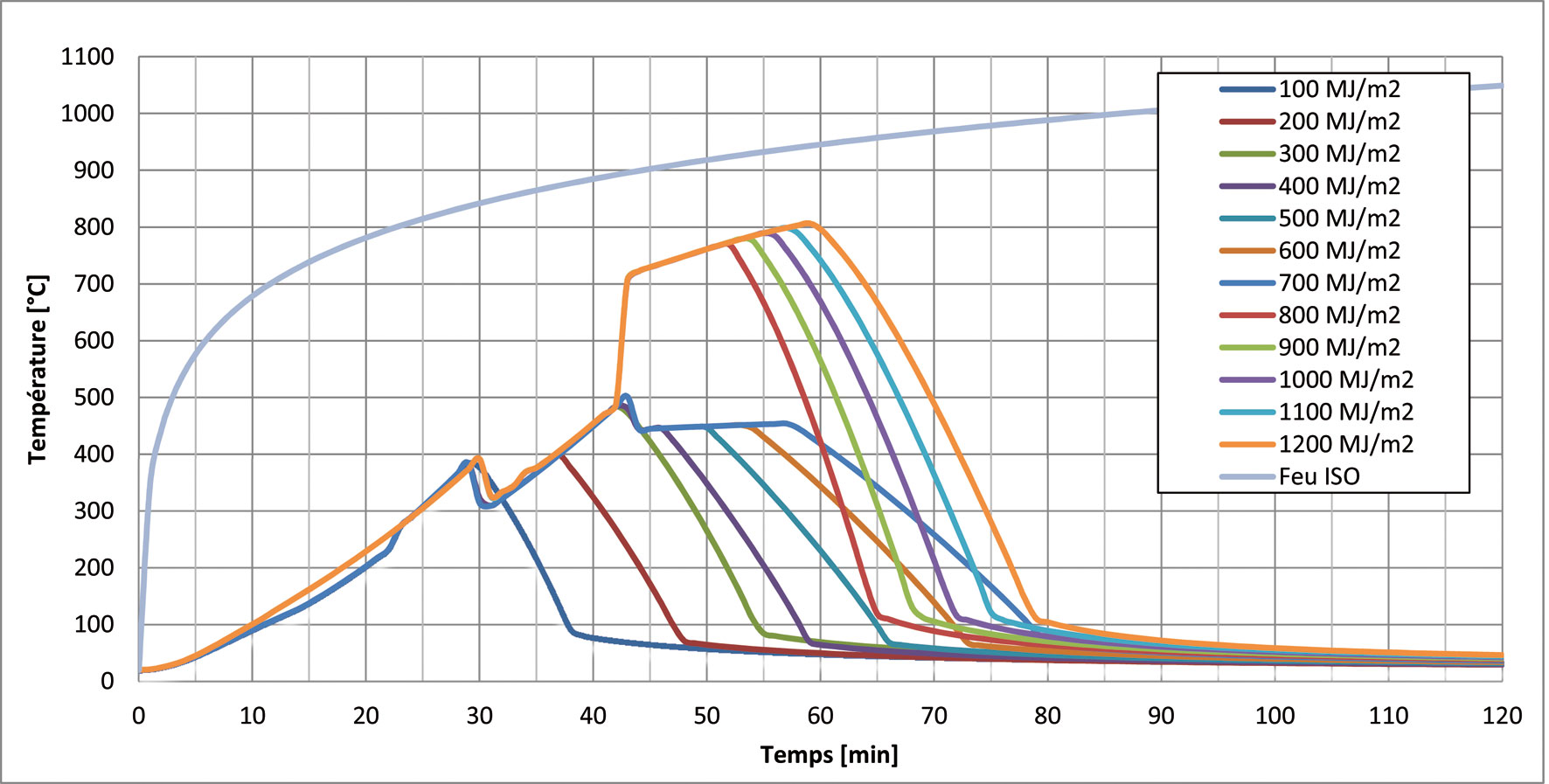

Une réévaluation de risque à l’aide d’un concept par ouvrage a été effectuée en analysant notamment l’impact de la variation de la charge thermique dans les locaux : selon les résultats, on saura si l’exigence R30 est atteinte ou non. La figure de l'atelier existants de l'usine Bobst résume une des approches pour le rez-de-chaussée. Les courbes correspondent à des simulations de « feux naturels » et sont obtenues à partir de calculs analytiques sur des compartiments bien définis géométriquement, en intégrant le contenu des locaux et les conditions de ventilation (portes, fenêtres, etc.). Ces courbes sont ensuite utilisées pour échauffer les structures et calculer leur comportement en cas d’incendie, de façon souvent moins conservatrice qu’avec le concept standard et la courbe ISO (courbe noire), donc plus économique.
Ces simulations ont permis une étude paramétrique de la charge thermique qui a confirmé que la situation actuelle, avec l’affectation de type « montage d’armoires électriques » (industrie légère), est acceptable sans mesures complémentaires, jusqu’à concurrence de 250 MJ/m2 (ou l’équivalent de 14 kg de bois par m2 de surface au sol5). Par contre, la charge thermique peut être augmentée à 500 MJ/m2 (30 kg équivalent bois/m2) si une détection incendie est mise en place (avec raccordement à la centrale d’alarme de l’ECA) : en raccourcissant le délai d’intervention des pompiers, on admet que le risque d’un embrasement généralisé diminue. La charge thermique peut même être portée à 600 MJ/m2 (ou 30 kg bois/m2) si les équipes internes de lutte contre le feu peuvent intervenir, ce qui est le cas chez Bobst qui dispose d’équipes de pompiers d’entreprise.
Le concept par ouvrage montre ainsi que diverses solutions sont possibles pour augmenter la flexibilité d’utilisation de locaux. Il permet en outre de quantifier les résultats, ce que ne permet pas l’approche « standard », où l’action thermique est figée par la courbe ISO.
L’étude réalisée a montré que si on voulait se mettre en conformité avec les normes actuelles, il faudrait protéger certains éléments. Les économies potentielles pour la mise en conformité seraient de l’ordre de 200 000 francs, soit 50 % de la protection totale de la charpente, estimée à 400 000 francs pour les deux niveaux de plancher (2 000 m2 environ).
Finalement, le client a décidé de ne rien protéger pour l’instant (pas d’investissement dans ce secteur), mais l’ECA a demandé que le compartimentage soit amélioré pour rendre les risques acceptables. Si les charges thermiques augmentent sensiblement, il faudra alors réaliser les protections prévues par l’étude.

Eric Tonicello et ingénieur civil HES chez MP Ingénieurs Conseils SA à Crissier
